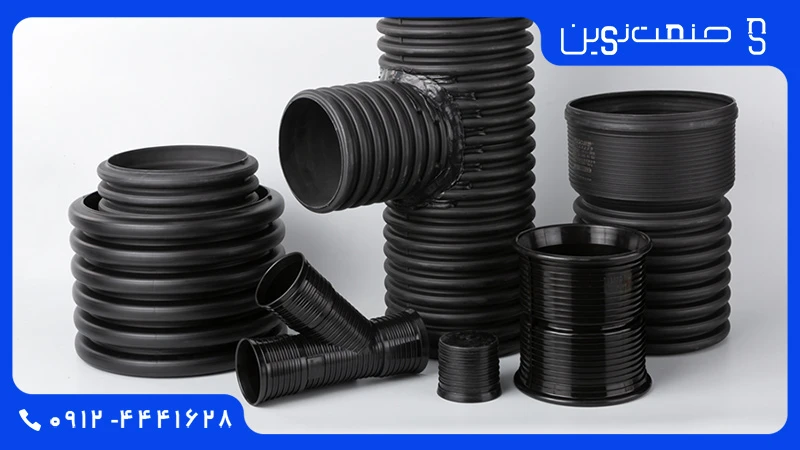

اتصالات کاروگیت برای تغییر مسیر، گرفتن انشعاب، تغییر قطر یا اتصال لوله به منهول و خطوط دیگر استفاده می‌شوند. زانو، سه‌راهی، چهارراهی، تبدیل، کوپلر، رابط، موفه و درپوش از اتصالاتی هستند که در صنعت نوین تأمین یا تولید می‌شوند.
اتصالات کاروگیت از سایز ۱۱۰ تا ۴۰۰۰ میلی‌متر قابل تولید هستند. علاوه بر مدل‌های آماده، اتصالات خاص نیز به‌صورت دست‌ساز از لوله کاروگیت ساخته می‌شوند و امکان تولید براساس مشخصات مورد نیاز پروژه وجود دارد.
سایز و مشخصات اتصالات کاروگیت
سایز اتصال باید متناسب با قطر لوله و نحوه اجرای خط انتخاب شود. در زانو علاوه بر سایز، زاویه مسیر اهمیت دارد و در سه‌راهی یا تبدیل باید قطر ورودی و خروجی مشخص باشد.
امکان تولید اتصالات کاروگیت از قطر ۱۱۰ تا ۴۰۰۰ میلی‌متر متناسب با سایز خط پروژه وجود دارد.
زانو و سه‌راهی معمولاً در زاویه‌های ۴۵ و ۹۰ درجه ساخته می‌شوند و امکان ساخت زاویه‌های دیگر نیز وجود دارد.
اتصال قطعات به خط معمولاً با کوپلر و واشر متناسب با سایز لوله انجام می‌شود.
اتصالات دست‌ساز با برش لوله کاروگیت و جوشکاری قطعات ساخته می‌شوند و برای مسیرهای خاص می‌توان ابعاد و زاویه اتصال را متناسب با پروژه تولید کرد.
کدام اتصال کاروگیت برای پروژه شما مناسب است؟
انتخاب اتصال به کاری که قرار است روی مسیر لوله انجام شود بستگی دارد:
زانو ۴۵، ۹۰ درجه یا زانوی سفارشی متناسب با زاویه مسیر.
سه‌راهی یا چهارراهی برای ایجاد یک یا چند انشعاب از خط.
تبدیل کاروگیت برای اتصال دو لوله با قطر متفاوت.
کوپلر و واشر برای اتصال دو شاخه و آب‌بندی محل اتصال.
درپوش کاروگیت برای مسدود کردن انتهای مسیر.
برای اتصال کاروگیت به پلیکا، لوله پلی اتیلن یا منهول پلی اتیلن، رابط و تبدیل مخصوص قابل ساخت است.
راهنمای خرید اتصالات کاروگیت
برای استعلام قیمت، نوع اتصال، سایز و تعداد را اعلام کنید. برای زانو زاویه موردنظر، برای تبدیل قطر دو طرف و برای سه‌راهی سایز خط اصلی و انشعاب را هم بفرستید.
زانو، سه‌راهی، چهارراهی، تبدیل، رابط، کوپلر یا اتصال سفارشی مورد نیازتان را مشخص کنید.
سایز خط اصلی، خروجی یا انشعاب و در صورت نیاز زاویه اتصال را اعلام کنید.
برای قطعات سفارشی می‌توانید نقشه، عکس محل اجرا یا یک طرح ساده همراه با اندازه‌ها ارسال کنید.
این مشخصات را همراه درخواستتان ارسال کنید.
زانو، سه‌راهی و کوپلر در سایزهای پرمصرف معمولاً موجود هستند.
اتصالات دست‌ساز حتی در تعداد یک عدد قابل سفارش‌اند و زمان معمول ساخت حدود ۲ تا ۳ روز است.
قیمت اتصالات کاروگیت
قیمت اتصالات کاروگیت به سایز، نوع اتصال، زاویه و تعداد بستگی دارد. در اتصالات دست‌ساز، نوع برش و میزان کار مورد نیاز برای ساخت و جوشکاری نیز روی هزینه تولید تأثیر می‌گذارد.
زانوی ۴۵ درجه لزوماً ارزان‌تر از ۹۰ درجه نیست. در بعضی سایزها ساخت و جوشکاری زانوی ۴۵ درجه دشوارتر است و به همین دلیل ممکن است قیمت بالاتری داشته باشد.
انواع اتصالات کاروگیت
اتصالات کاروگیت در مدل‌های مختلفی ساخته می‌شوند و هرکدام کاربرد مشخصی در اجرای خط دارند.
زانو کاروگیت
زانو برای تغییر جهت مسیر استفاده می‌شود. مدل‌های ۴۵ و ۹۰ درجه بیشترین مصرف را دارند، اما اگر مسیر پروژه زاویه متفاوتی داشته باشد، امکان ساخت زانو با زاویه مورد نیاز وجود دارد.
سه راهی کاروگیت
سه راهی برای گرفتن یک انشعاب از خط اصلی استفاده می‌شود. خط اصلی و انشعاب می‌توانند هم‌سایز یا دارای قطر متفاوت باشند. سه راهی‌های ۴۵ و ۹۰ درجه قابل تولید هستند و در سفارش‌های خاص زاویه انشعاب نیز می‌تواند براساس مسیر پروژه ساخته شود.
تبدیل کاروگیت
تبدیل برای اتصال دو لوله با قطر متفاوت استفاده می‌شود و براساس قطر دو طرف ساخته می‌شود. برای سفارش تبدیل کافی است قطر لوله بزرگ و کوچک مشخص باشد.
چهارراهی کاروگیت
چهارراهی برای ایجاد چند مسیر یا انشعاب در یک نقطه از خط استفاده می‌شود. قطر و زاویه خروجی‌ها را می‌توان متناسب با نحوه اجرای پروژه در نظر گرفت.
کوپلر و واشر کاروگیت
کوپلر برای اتصال دو شاخه لوله یا اتصال لوله به قطعات کاروگیت استفاده می‌شود و واشر وظیفه آب‌بندی محل اتصال را دارد. کوپلر و واشر باید متناسب با سایز لوله انتخاب شوند و سایزهای پرمصرف معمولاً به‌صورت آماده قابل تأمین هستند.
موفه و رابط کاروگیت
موفه و رابط برای اتصال بخش‌های مختلف خط یا ایجاد اتصال بین دو قطعه استفاده می‌شوند. در پروژه‌هایی که قطر یا جنس دو سمت اتصال یکسان نیست، رابط را می‌توان متناسب با مشخصات هر دو طرف تولید کرد.
درپوش کاروگیت
درپوش برای مسدود کردن انتهای خط استفاده می‌شود و براساس قطر لوله انتخاب یا ساخته می‌شود.
تولید اتصالات کاروگیت دست‌ساز و سفارشی
در بعضی پروژه‌ها اتصال آماده جواب نمی‌دهد؛ مثلاً زاویه مسیر متفاوت است، انشعاب قطر خاصی دارد یا کاروگیت باید به لوله‌ای با جنس دیگری متصل شود. در این شرایط اتصال مخصوص همان نقطه از خط ساخته می‌شود.
اتصالات دست‌ساز با برش لوله کاروگیت و جوشکاری قطعات تولید می‌شوند. در صنعت نوین امکان ساخت زانو، سه‌راهی، چهارراهی، تبدیل، رابط و سایر اتصالات از سایز ۱۱۰ تا ۴۰۰۰ میلی‌متر وجود دارد.
برای ساخت اتصال می‌توانید نقشه، عکس نمونه یا یک طرح ساده همراه با اندازه‌ها ارسال کنید. سفارش یک عدد نیز قابل انجام است و زمان ساخت معمولاً حدود ۲ تا ۳ روز خواهد بود.
رابط و تبدیل برای اتصال کاروگیت به لوله پلی اتیلن، پلیکا و منهول پلی اتیلن نیز به‌صورت دست‌ساز قابل تولید است.
روش اتصال لوله و اتصالات کاروگیت با کوپلر و واشر
برای اتصال لوله و اتصالات کاروگیت معمولاً از کوپلر و واشر استفاده می‌شود. کوپلر دو قطعه را در امتداد یکدیگر نگه می‌دارد و واشر وظیفه آب‌بندی محل اتصال را بر عهده دارد.
کوپلر و واشر باید متناسب با سایز لوله انتخاب شوند. قبل از اتصال نیز محل قرارگیری واشر و سطح داخلی کوپلر باید بررسی شود تا قطعات به‌درستی در جای خود قرار بگیرند.
کوپلر و واشر متناسب با قطر لوله و اتصال انتخاب می‌شوند.
واشر در محل مناسب روی لوله قرار می‌گیرد تا آب‌بندی اتصال به‌درستی انجام شود.
دو قطعه داخل کوپلر قرار می‌گیرند و اتصال نهایی روی خط انجام می‌شود.
در اتصالات دست‌ساز مانند زانو، سه‌راهی و تبدیل نیز قطعه ابتدا براساس مشخصات سفارش ساخته می‌شود و سپس با کوپلر و واشر متناسب با سایز به خط متصل می‌شود.
ارسال درخواست استعلام اتصالات کاروگیت
مشخصات اتصال مورد نیاز خود را وارد کنید و مستقیم برای واحد فروش صنعت نوین ارسال کنید.
لطفاً حداقل نوع اتصال یا توضیحات درخواست را وارد کنید.
سوالات متداول اتصالات کاروگیت
زانوی کاروگیت ۴۵ درجه ارزان‌تر از ۹۰ درجه است؟
نه لزوماً. در بعضی سایزها ساخت و جوشکاری زانوی ۴۵ درجه دشوارتر است و ممکن است از مدل ۹۰ درجه گران‌تر تمام شود. به همین دلیل قیمت زانو فقط براساس زاویه تعیین نمی‌شود و سایز و نحوه ساخت هم مهم است.
اگر زاویه دقیق مسیر را ندانیم، می‌توان از روی عکس اتصال را ساخت؟
در بسیاری از سفارش‌ها بله. می‌توانید عکس محل اجرا را همراه با اندازه‌ها ارسال کنید تا نوع اتصال بررسی شود. برای قطعات خاص‌تر نیز یک طرح ساده با مشخص کردن ورودی، خروجی و اندازه‌ها می‌تواند برای بررسی اولیه کافی باشد.
سه راهی کاروگیت حتماً باید انشعاب هم‌سایز با خط اصلی داشته باشد؟
خیر. سه‌راهی را می‌توان با قطر متفاوت برای انشعاب ساخت. مثلاً اگر خط اصلی قطر بزرگ‌تری داشته باشد و انشعاب کوچک‌تر باشد، اتصال براساس سایز هر دو مسیر تولید می‌شود.
برای یک اتصال سفارشی هم تولید انجام می‌دهید؟
بله. لازم نیست سفارش تعداد بالا باشد و امکان ساخت حتی یک عدد اتصال کاروگیت وجود دارد. این مورد بیشتر برای پروژه‌هایی کاربرد دارد که فقط در یک نقطه از مسیر به زانو، تبدیل یا اتصال خاص نیاز دارند.
اگر یک طرف اتصال کاروگیت و طرف دیگر پلیکا یا پلی اتیلن باشد چه کار کنیم؟
در این حالت می‌توان رابط یا تبدیل مخصوص همان دو طرف ساخت. هنگام سفارش باید جنس و قطر هر دو لوله مشخص باشد تا اتصال متناسب با آن‌ها تولید شود.
اتصال سفارشی را باید در محل پروژه جوش داد؟
خیر. قطعه سفارشی می‌تواند براساس ابعاد اعلام‌شده ساخته و آماده ارسال شود و سپس در محل اجرا با روش اتصال مناسب به خط متصل شود. به همین دلیل اندازه‌گیری صحیح قبل از سفارش اهمیت دارد.
