PN یا فشار اسمی، یکی از مشخصات فنی لوله های پلی اتیلن است که رده فشاری لوله را نشان می دهد. این شاخص نقش مهمی در انتخاب لوله برای شبکه های آبرسانی، کشاورزی و خطوط انتقال آب دارد؛ زیرا انتخاب رده فشاری نامناسب می تواند بر عملکرد و طول عمر خط تاثیر بگذارد. با این حال، عدد PN به تنهایی تعیین کننده فشار مجاز لوله در تمام شرایط نیست و عواملی مانند ضخامت دیواره، نوع مواد اولیه و شرایط بهره برداری نیز اهمیت دارند.
عدد PN روی لوله پلی اتیلن چه چیزی را نشان می دهد؟
PN مخفف عبارت Nominal Pressure به معنای فشار اسمی است. این شاخص با واحد بار (bar) بیان می شود و رده فشاری لوله را مشخص می کند.
برای مثال، درج عبارت PN10 روی بدنه لوله به این معناست که فشار اسمی آن ۱۰ بار است. در لوله های پلی اتیلن آبرسانی، این رده بندی معمولا بر اساس دمای مرجع ۲۰ درجه سانتی گراد و شرایط تعیین شده در استاندارد انجام می شود.
البته عدد PN به معنی تضمین تحمل فشار مشخص در تمام شرایط نیست. فشار کاری مجاز لوله باید با توجه به مشخصات فنی، دما، شرایط بهره برداری و الزامات استاندارد مربوط تعیین شود.
انواع PN در لوله های پلی اتیلن
لوله های پلی اتیلن در رده های فشاری مختلفی تولید می شوند که از رایج ترین آن ها می توان به PN4، PN6، PN10 و PN16 اشاره کرد. هر رده، فشار اسمی مشخصی دارد و برای انتخاب آن باید شرایط طراحی و بهره برداری از شبکه در نظر گرفته شود.
تفاوت PN4، PN6، PN10 و PN16

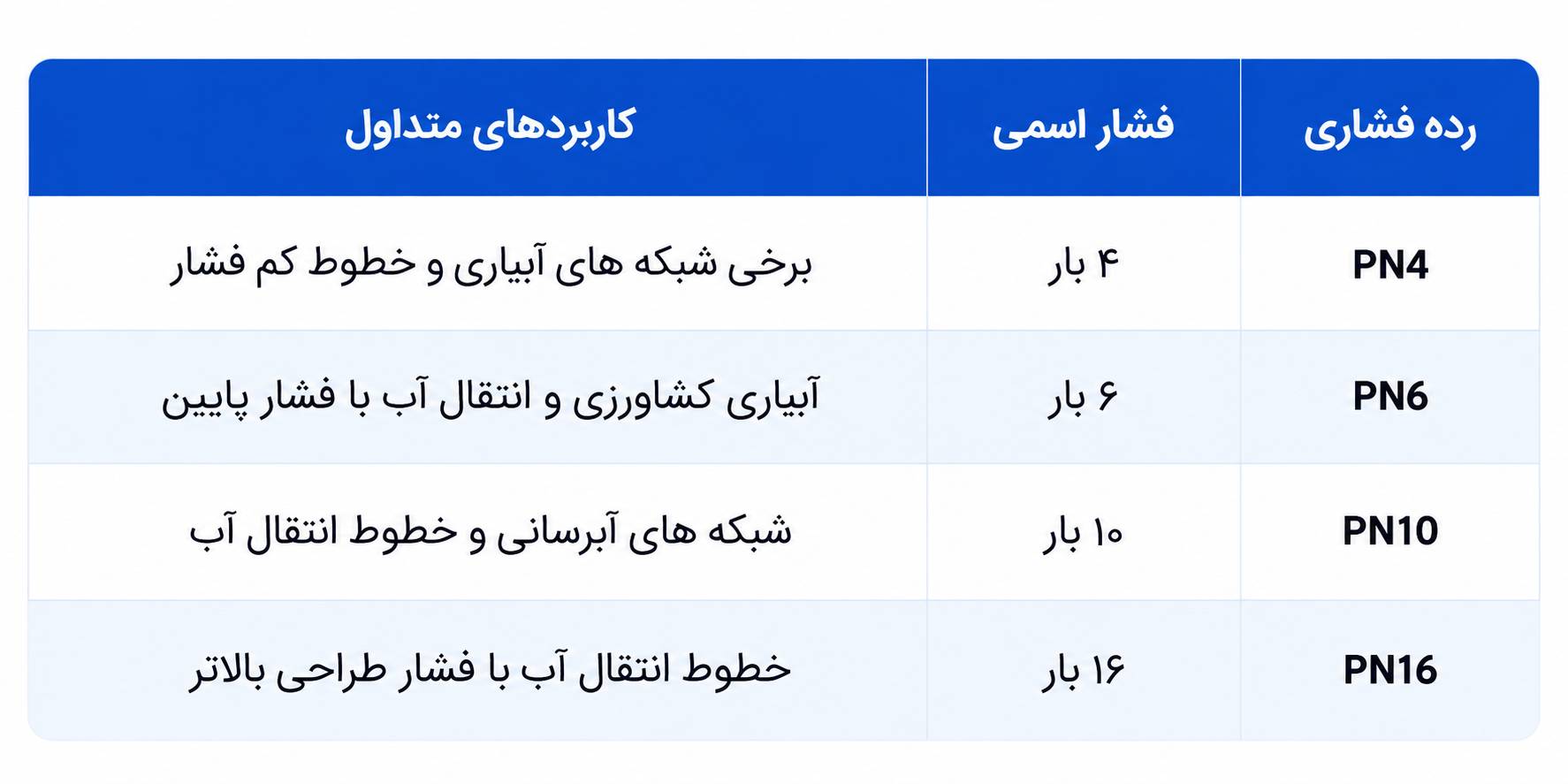

کاربردهای جدول صرفا نمونه هایی از محل استفاده این رده های فشاری هستند. برای مثال، نمی توان تمام خطوط آبیاری کشاورزی را کم فشار در نظر گرفت؛ زیرا فشار شبکه به مشخصات پمپ، اختلاف ارتفاع مسیر و طراحی سیستم بستگی دارد.
همچنین رده های فشاری قابل تولید به نوع مواد اولیه و SDR لوله بستگی دارند. برای نمونه، یک SDR مشخص در لوله های PE80 و PE100 لزوما فشار اسمی یکسانی ایجاد نمی کند. بنابراین، نوع کاربرد یا قطر لوله به تنهایی معیار مناسبی برای تعیین PN نیست.
فشار اسمی لوله پلی اتیلن چگونه تعیین می شود؟
فشار اسمی لوله پلی اتیلن به دو عامل اصلی بستگی دارد: نوع مواد اولیه و ضخامت دیواره لوله نسبت به قطر آن. به همین دلیل، نمی توان تنها با دانستن قطر یا جنس مواد اولیه، فشار اسمی یک لوله را مشخص کرد.
نقش مواد PE80 و PE100 در فشار اسمی
مواد PE80 و PE100 از نظر مقاومت بلندمدت در برابر فشار داخلی تفاوت دارند. PE100 مقاومت بالاتری دارد و به همین دلیل، برای تولید لوله با فشار اسمی یکسان، می توان از دیواره نازک تری نسبت به PE80 استفاده کرد.
برای مثال، دو لوله با قطر و فشار اسمی یکسان را در نظر بگیرید که یکی از PE80 و دیگری از PE100 تولید شده است. لوله PE100 می تواند با ضخامت کمتر، همان رده فشاری را تامین کند. البته این موضوع به معنی تحمل فشار ۱۰۰ بار توسط لوله PE100 نیست.
نقش ضخامت دیواره و SDR در تعیین PN
هرچه ضخامت دیواره لوله نسبت به قطر خارجی آن بیشتر باشد، مقاومت آن در برابر فشار داخلی نیز افزایش پیدا می کند. این رابطه با شاخص SDR مشخص می شود که نسبت قطر خارجی لوله به ضخامت دیواره آن است.

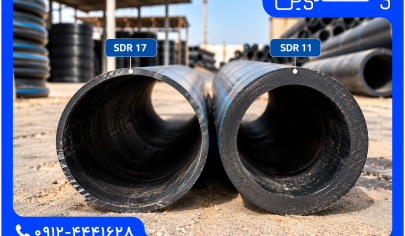

در لوله هایی که از مواد اولیه یکسان تولید شده اند، SDR پایین تر معمولا به معنی دیواره ضخیم تر و فشار اسمی بالاتر است. برای مثال، در لوله های PE100 مطابق رده بندی متداول آبرسانی، SDR17 با PN10 و SDR11 با PN16 ارتباط دارد.
البته ضخامت بیشتر همیشه انتخاب بهتری نیست؛ زیرا علاوه بر افزایش وزن و قیمت لوله، قطر داخلی و فضای عبور آب را نیز کاهش می دهد.
برای آشنایی بیشتر با نحوه محاسبه این شاخص و ارتباط آن با ضخامت دیواره لوله، می توانید مقاله SDR در لوله های پلی اتیلن را مطالعه کنید.
تفاوت PN و SDR در لوله پلی اتیلن چیست؟
شاخص های PN و SDR هر دو با مقاومت فشاری لوله ارتباط دارند، اما مفهوم یکسانی ندارند. PN رده فشاری لوله را نشان می دهد، در حالی که SDR نسبت قطر خارجی به ضخامت دیواره لوله را مشخص می کند.
برای درک بهتر این تفاوت، دو لوله پلی اتیلن PE100 با قطر خارجی ۱۱۰ میلی متر را در نظر بگیرید.

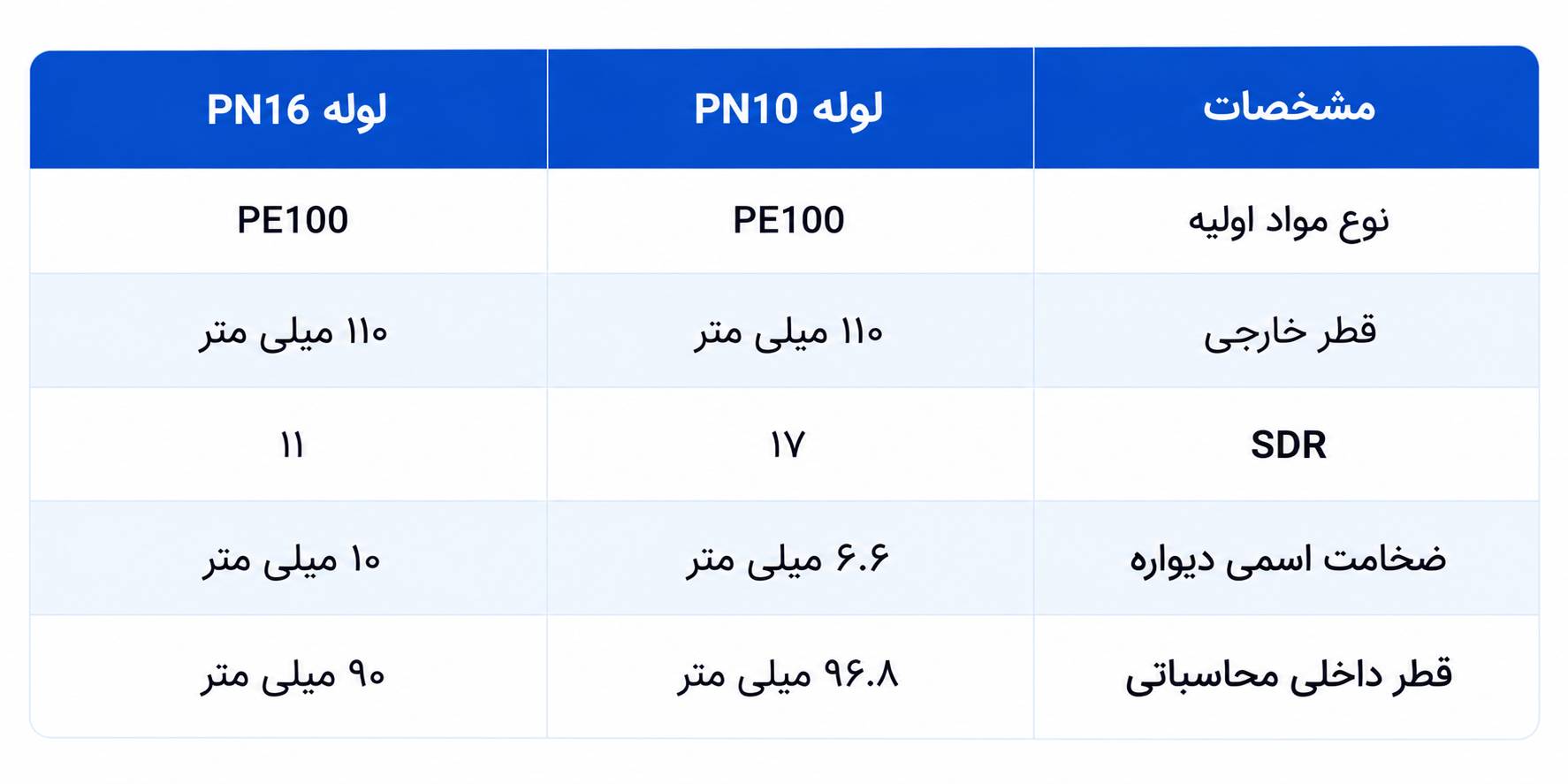

همان طور که در جدول مشخص است، با افزایش رده فشاری از PN10 به PN16، ضخامت دیواره بیشتر و قطر داخلی لوله کمتر می شود. این تفاوت می تواند بر وزن، قیمت و ظرفیت عبور آب تاثیر بگذارد.
مقادیر قطر داخلی جدول از کسر دو برابر ضخامت اسمی دیواره از قطر خارجی محاسبه شده اند و ممکن است با ابعاد واقعی لوله در محدوده تلرانس تولید تفاوت داشته باشند.
نکته مهم این است که SDR به تنهایی فشار اسمی لوله را مشخص نمی کند. برای مثال، دو لوله با SDR یکسان اما مواد اولیه PE80 و PE100 می توانند رده فشاری متفاوتی داشته باشند. بنابراین، برای تشخیص فشار اسمی باید نوع مواد اولیه و SDR را در کنار یکدیگر بررسی کرد.
چه عواملی بر فشار قابل تحمل لوله پلی اتیلن تاثیر می گذارند؟
فشار اسمی لوله بر اساس شرایط مشخصی در استاندارد تعیین می شود، اما شرایط واقعی بهره برداری همیشه با این شرایط یکسان نیست. به همین دلیل، هنگام انتخاب رده فشاری باید علاوه بر عدد PN، عوامل زیر را هم بررسی کرد.
تاثیر دما بر فشار قابل تحمل لوله
رده فشاری لوله های پلی اتیلن آبرسانی معمولا بر اساس دمای مرجع ۲۰ درجه سانتی گراد تعیین می شود. با افزایش دمای دیواره لوله، مقاومت بلندمدت آن در برابر فشار کاهش پیدا می کند و ممکن است لازم باشد فشار کاری مجاز کمتر در نظر گرفته شود.
دمای دیواره لوله تحت تاثیر دمای آب و شرایط محیطی قرار دارد. برای مثال، لوله PN10 که برای انتقال آب در دمای ۲۰ درجه انتخاب شده است، لزوما برای کارکرد طولانی مدت با همان فشار در دمای ۴۰ درجه مناسب نیست.
نوسانات فشار و ضربه قوچ
فشار داخل خط انتقال همیشه ثابت نمی ماند. روشن و خاموش شدن پمپ، بسته شدن سریع شیرآلات یا تغییر ناگهانی جریان آب می تواند باعث افزایش لحظه ای فشار شود. به این پدیده ضربه قوچ می گویند.
برای مثال، ممکن است فشار معمول یک شبکه ۸ بار باشد، اما هنگام توقف ناگهانی پمپ، فشار برای مدت کوتاهی از این مقدار بیشتر شود. به همین دلیل، انتخاب PN فقط بر اساس فشار ثابت نمایش داده شده روی فشارسنج کافی نیست.
شرایط بهره برداری از خط انتقال
اختلاف ارتفاع مسیر، محل نصب پمپ، فشار تنظیم شده شبکه و نحوه کنترل جریان آب از عواملی هستند که بر فشار وارد شده به بخش های مختلف خط تاثیر می گذارند.
برای نمونه، در یک مسیر دارای اختلاف ارتفاع، فشار در پایین ترین نقطه می تواند بیشتر از بخش های بالاتر باشد. بنابراین، بررسی فشار در یک نقطه از شبکه برای انتخاب رده فشاری تمام مسیر کافی نیست.
چگونه فشار اسمی (PN) مناسب لوله پلی اتیلن را انتخاب کنیم؟
اولین قدم برای انتخاب فشار اسمی مناسب، مشخص کردن فشار طراحی خط انتقال است. دانستن قطر لوله یا کاربرد آن به تنهایی کافی نیست؛ برای مثال، دو پروژه آبیاری کشاورزی ممکن است به دلیل تفاوت در فشار شبکه، به لوله هایی با رده فشاری متفاوت نیاز داشته باشند.
هنگام استعلام قیمت لوله پلی اتیلن، بهتر است علاوه بر قطر و متراژ، اطلاعاتی مانند فشار کاری شبکه، نوع پمپ، اختلاف ارتفاع مسیر و شرایط استفاده از لوله را هم اعلام کنید. این اطلاعات کمک می کند گزینه های مناسب بررسی شوند و انتخاب صرفا بر اساس قیمت یا ضخامت لوله انجام نشود.
در تجربه فروش صنعت نوین، گاهی مشتری از ابتدا درخواست لوله با فشار اسمی ۱۶ بار دارد، اما پس از بررسی مشخصات پروژه مشخص می شود که لوله ۱۰ بار هم می تواند پاسخگوی شرایط طراحی باشد. در چنین شرایطی، خرید لوله با فشار بالاتر فقط هزینه بیشتری به مشتری تحمیل می کند.
در نهایت، رده فشاری انتخاب شده باید با مشخصات فنی پروژه مطابقت داشته باشد و در پروژه های حساس، توسط طراح یا مهندس مسئول تایید شود.
پس از مشخص شدن فشار اسمی مناسب، می توانید برای بررسی انواع لوله های پلی اتیلن و مقایسه مشخصات و قیمت آن ها به صفحه محصولات صنعت نوین مراجعه کنید.
اشتباهات رایج در انتخاب فشار اسمی لوله پلی اتیلن
یکی از مشکلاتی که هنگام خرید لوله پلی اتیلن دیده می شود، توجه بیش از حد به قیمت و نادیده گرفتن فشار اسمی است. گاهی خریدار فقط قطر لوله را اعلام می کند و بین چند پیشنهاد، ارزان ترین گزینه را انتخاب می کند؛ بدون اینکه بررسی کند لوله برای چه فشاری تولید شده است.
برای مثال، یکی از مشتریان صنعت نوین قبلا از فروشنده دیگری لوله پلی اتیلن ۶ بار خریداری کرده بود، در حالی که فشار شبکه او حدود ۸ بار بود. این مشتری پس از ترکیدگی لوله برای مشاوره مراجعه کرد. هرچند تعیین علت دقیق شکستگی به بررسی فنی نیاز دارد، انتخاب لوله ای با رده فشاری پایین تر از فشار طراحی شبکه، به خودی خود یک اشتباه جدی است.
موضوع دیگری که نباید نادیده گرفته شود، مشخصات درج شده روی بدنه لوله و پیش فاکتور است. دو لوله با قطر یکسان ممکن است از نظر رده فشاری، مواد اولیه و استاندارد تولید تفاوت داشته باشند؛ بنابراین، مقایسه قیمت آن ها بدون بررسی این مشخصات می تواند گمراه کننده باشد. بهتر است پیش از خرید، قطر، رده فشاری، نوع مواد اولیه و استاندارد تولید در پیش فاکتور مشخص باشد تا خریدار دقیقا بداند چه لوله ای دریافت می کند.
سوالات متداول درباره فشار اسمی (PN) لوله پلی اتیلن
آیا لوله پلی اتیلن ۱۰ بار همیشه فشار ۱۰ بار را تحمل می کند؟
خیر. فشار اسمی ۱۰ بار بر اساس شرایط مرجع استاندارد تعیین می شود. اگر دمای آب افزایش پیدا کند یا فشار شبکه نوسانات شدیدی داشته باشد، باید فشار مجاز کاری لوله دوباره بررسی شود.
آیا لوله PE100 می تواند فشار ۱۰۰ بار را تحمل کند؟
خیر. عدد ۱۰۰ در PE100 نشان دهنده رده مقاومت بلندمدت مواد اولیه است، نه فشار قابل تحمل لوله. فشار اسمی نهایی به جنس مواد و نسبت قطر به ضخامت دیواره بستگی دارد.
آیا لوله PN16 همیشه ضخیم تر از PN10 است؟
اگر قطر خارجی و نوع مواد اولیه هر دو لوله یکسان باشد، لوله PN16 دیواره ضخیم تری دارد. اما برای مقایسه لوله هایی با جنس مواد یا قطر متفاوت، نمی توان فقط به عدد PN استناد کرد.
آیا می توان لوله ۱۰ بار را جایگزین لوله ۱۶ بار کرد؟
تنها در صورتی که محاسبات فنی نشان دهد رده فشاری ۱۰ بار برای شرایط طراحی شبکه کافی است. اگر در نقشه یا مشخصات فنی پروژه لوله ۱۶ بار تعیین شده، تغییر آن باید با تایید طراح یا مهندس مسئول انجام شود.
آیا با فشارسنج می توان فشار اسمی مناسب لوله را مشخص کرد؟
فشارسنج فشار شبکه را در محل و زمان اندازه گیری نشان می دهد، اما برای انتخاب رده فشاری کافی نیست. فشارهای لحظه ای، اختلاف ارتفاع مسیر و شرایط کارکرد پمپ نیز باید بررسی شوند.
