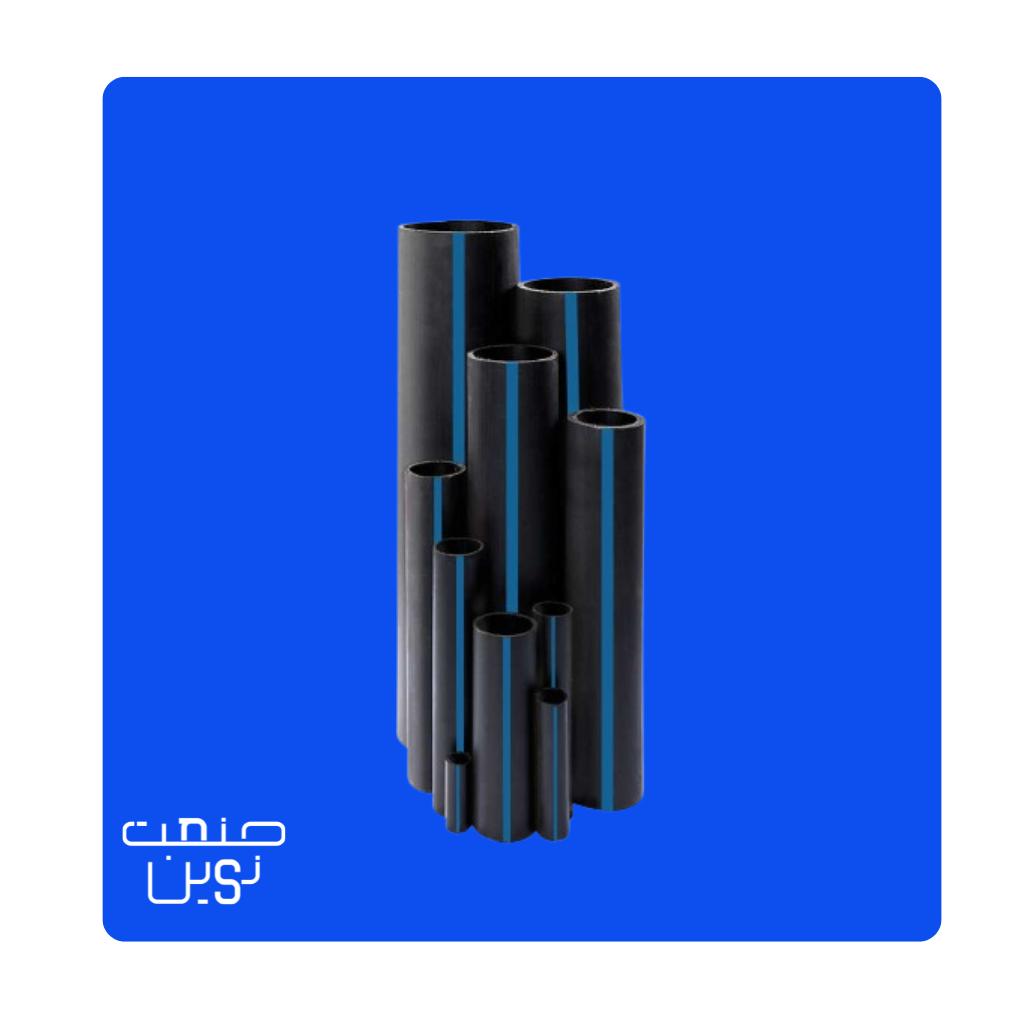

لوله پلی اتیلن 160 میلیمتر 5 بار کابلی

لوله پلی اتیلن 160 میلیمتر 5 بار کابلی، یکی از سایزهای پرکاربرد در پروژه‌های زیرساختی مخابرات، برق و شبکه‌های کنترل است که برای عبور ایمن کابل‌ها در زیرزمین طراحی می‌شود. این لوله از مواد اولیه پلی اتیلن سنگین گرید PE100 تولید شده و با توجه به فشار اسمی 5 بار، تمرکز آن بیشتر بر مقاومت مکانیکی، انعطاف‌پذیری و تحمل بارهای خاکی و ترافیکی است تا انتقال سیال. قطر 160 میلیمتر فضای مناسبی برای عبور چندین مدار کابل به‌صورت هم‌زمان فراهم می‌کند و به همین دلیل در مسیرهای اصلی و ترانک کابل‌کشی کاربرد فراوانی دارد.

مشخصات فنی و تحلیل مهندسی

لوله پلی اتیلن 160 میلیمتر 5 بار کابلی از نظر ابعادی و رفتاری به‌گونه‌ای طراحی شده که ترکیبی از وزن مناسب، سهولت نصب و استحکام کافی را ارائه دهد. مهم‌ترین ویژگی‌های فنی این محصول عبارت‌اند از:

• قطر خارجی: 160 میلیمتر
• فشار اسمی (PN): 5 بار
• جنس: پلی اتیلن سنگین (HDPE) با گرید PE100
• کاربری اصلی: محافظت و عبور کابل‌های برق، مخابرات، فیبر نوری و کنترل
• مقاومت در برابر ضربه و سایش: بالا، متناسب با شرایط دفن دائمی
• طول شاخه یا کلاف: بسته به سفارش پروژه (معمولاً کلاف‌های 50 یا 100 متری برای کاهش تعداد اتصالات)

در لوله پلی اتیلن کابلی، فشار اسمی 5 بار نشان‌دهنده حد تحمل تنش حلقوی در برابر نیروهای خارجی است، نه لزوماً فشار سیال داخلی. به همین دلیل، طراحی ضخامت دیواره به‌گونه‌ای انجام می‌شود که لوله بتواند در برابر بار خاک، نشست‌های احتمالی بستر و عبور وسایل نقلیه در سطح زمین مقاومت کافی داشته باشد، بدون اینکه دچار تغییر شکل دائمی یا شکست شود.

کاربردهای لوله پلی اتیلن 160 میلیمتر 5 بار کابلی

این سایز لوله، به دلیل قطر نسبتاً بزرگ و وزن قابل‌قبول، در پروژه‌های زیر مناسب است:

• مسیرهای اصلی عبور کابل برق فشار ضعیف و متوسط در شهرها و شهرک‌های صنعتی
• کانال‌کشی فیبر نوری و شبکه‌های دیتای شهری در مسیرهای طولانی
• حفاظت از کابل‌های کنترل و ابزار دقیق در پتروشیمی‌ها و کارخانه‌ها
• استفاده در مسیرهای مشترک برای عبور چند مدار کابل (کابل‌داکت زیرزمینی)
• عبور کابل در محیط‌های خورنده و مرطوب که استفاده از لوله‌های فلزی توجیه اقتصادی ندارد

قطر 160 میلیمتر این امکان را می‌دهد که در صورت طراحی مناسب، چندین لوله داخلی (ساب‌داکت) یا چند رشته کابل قدرت و کنترل به‌طور هم‌زمان داخل آن عبور داده شوند؛ در حالی که فضای خالی کافی برای تهویه و مدیریت کابل‌ها باقی بماند.

مزایای استفاده از لوله پلی اتیلن 160 میلیمتر 5 بار به‌عنوان لوله کابلی

این لوله نسبت به گزینه‌های سنتی و حتی سایر سایزهای پلی اتیلن، مزایای مشخصی دارد:

1. ظرفیت داخلی بالا:

   قطر 160 میلیمتر فضای مناسبی برای مسیرهای اصلی کابل‌کشی فراهم می‌کند، بنابراین نیاز به اجرای چندین کانال موازی را کاهش می‌دهد.

2. وزن کمتر نسبت به لوله‌های سخت PVC یا لوله‌های فلزی:

   وزن پایین‌تر HDPE باعث سهولت حمل، جابه‌جایی و نصب در طول‌های بلند می‌شود و هزینه‌های نیروی انسانی و ماشین‌آلات را کاهش می‌دهد.

3. انعطاف‌پذیری مناسب:

   شعاع خم مجاز این لوله به پیمانکار اجازه می‌دهد تغییر مسیرهای ملایم را بدون استفاده از تعداد زیاد زانویی و اتصالات انجام دهد. این ویژگی مخصوصاً در مسیرهایی با موانع متعدد شهری اهمیت دارد.

4. مقاومت عالی در برابر خوردگی و رطوبت:

   پلی اتیلن در برابر محیط‌های مرطوب، نمکی و خاک‌های خورنده پایدار است؛ در نتیجه در طول عمر بهره‌برداری، خطر زنگ‌زدگی یا پوسیدگی وجود ندارد.

5. سطح داخلی صاف و بدون لبه‌های تیز:

   عبور کابل، مخصوصاً فیبر نوری، نیازمند سطحی بدون خراش است تا روکش کابل آسیب نبیند. ساختار داخلی پلی اتیلن این شرایط را به خوبی تأمین می‌کند.

6. دوام طولانی‌مدت:

   با رعایت استانداردهای نصب، عمر طراحی لوله‌های پلی اتیلن کابلی بیش از 50 سال برآورد می‌شود، که این موضوع هزینه‌های نگه‌داری و تعمیرات آینده را کاهش می‌دهد.

نکات اجرایی و نصب لوله پلی اتیلن 160 میلیمتر کابلی

برای عملکرد مطمئن و طولانی‌مدت، توجه به نکات زیر در زمان اجرا ضروری است:

• آماده‌سازی بستر:

  کف کانال باید عاری از سنگ‌های درشت و اجسام تیز باشد. استفاده از لایه ماسه نرم یا خاک سرند شده توصیه می‌شود تا آسیب مکانیکی به لوله وارد نشود.

• عمق دفن:

  عمق دفن متناسب با نوع ترافیک سطحی و الزامات کارفرما تعیین می‌شود؛ اما به‌طور معمول، برای معابر شهری، حداقل عمق 70 تا 80 سانتی‌متر در نظر گرفته می‌شود.

• شعاع خمش:

  برای جلوگیری از ایجاد تنش اضافی در دیواره لوله، شعاع خمش نباید از حدود 20 برابر قطر خارجی کمتر شود. در نتیجه، برای لوله 160 میلیمتر، شعاع خمش پیشنهادی حداقل حدود 3.2 متر است.

• اتصالات:

  اتصال لوله‌های پلی اتیلن کابلی معمولاً با جوش لب‌به‌لب (Butt Fusion) یا کوپلرهای مکانیکی انجام می‌شود. استفاده از اتصالات استاندارد و دستگاه جوش کالیبره شده برای جلوگیری از نشتی و ایجاد نقاط ضعف مکانیکی ضروری است.

• پرکردن کانال:

  پس از قرار دادن لوله و کابل، ابتدا دور و روی لوله با مصالح نرم تا حداقل 10 تا 15 سانتی‌متر بالاتر از تاج لوله پر شده، سپس لایه‌های بعدی با تراکم کنترل‌شده تکمیل می‌شود.

تفاوت لوله پلی اتیلن 160 میلیمتر 5 بار کابلی با لوله‌های آبرسانی

اگرچه از نظر مواد اولیه و فرآیند تولید، این محصول با لوله‌های آبرسانی پلی اتیلن مشابه است، اما طراحی آن با اولویت‌های زیر انجام می‌شود:

• تمرکز بیشتر روی حفاظت مکانیکی کابل‌ها به‌جای تحمل فشار داخلی بالا
• امکان تولید در طول‌های بلندتر برای کاهش درزها و اتصالات
• در برخی سفارش‌ها، استفاده از رنگ‌بندی و نوارهای شناسایی مخصوص کابل برق یا مخابرات جهت تفکیک از لوله‌های آبرسانی

این تفاوت‌ها باعث می‌شود لوله‌های کابلی در پروژه‌های برق و مخابرات انتخاب مناسب‌تری نسبت به لوله‌های مخصوص انتقال سیال باشند.

راهنمای انتخاب این سایز در پروژه‌های کابل‌کشی

انتخاب لوله پلی اتیلن 160 میلیمتر 5 بار کابلی زمانی مناسب است که:

• مسیر، اصلی یا پرظرفیت باشد و قرار است چندین مدار کابل از آن عبور کند.
• طول مسیر زیاد بوده و کاهش تعداد اتصالات و مفصل‌ها اهمیت داشته باشد.
• شرایط خاک و بارهای سطحی به‌گونه‌ای است که لوله باید ترکیبی از انعطاف‌پذیری و استحکام را ارائه دهد.
• پروژه نیازمند راه‌حلی اقتصادی با دوام بالا در مقابل خوردگی و رطوبت باشد.

در مسیرهای فرعی با تعداد کابل کمتر، ممکن است استفاده از سایزهای پایین‌تر مانند 110 یا 125 میلیمتر به‌صرفه‌تر باشد؛ اما برای کانال‌های اصلی و ترانک‌ها، سایز 160 میلیمتر انتخابی متداول و استاندارد به شمار می‌آید.

شرایط خرید و مشاوره فنی از صنعت نوین

گروه صنعت نوین با بهره‌گیری از تجهیزات به‌روز اکستروژن و استفاده از مواد اولیه گرید PE100، امکان تولید و تأمین لوله پلی اتیلن 160 میلیمتر 5 بار کابلی را در طول‌ها و رنگ‌بندی متناسب با نیاز پروژه فراهم کرده است.

برای انتخاب بهینه سایز، تعیین فاصله مفصل‌ها، بررسی شرایط خاک و ترافیک، و محاسبه تعداد لوله‌های موردنیاز در مسیر، می‌توانید با کارشناسان فنی صنعت نوین در تماس باشید تا بر اساس نقشه‌ها و شرایط پروژه، راهکار دقیق و اقتصادی در اختیار شما قرار دهند.
