در پروژههای صنعتی، کشاورزی، ساختمانی و خطوط انتقال، لولههای پلی اتیلن به دلیل مقاومت بالا، انعطافپذیری مناسب و عمر طولانی، یکی از انتخابهای رایج و قابلاعتماد هستند. اما چیزی که کمتر به آن توجه میشود، اهمیت وزن لوله است. وزن هر متر لوله فقط یک عدد ساده نیست؛ بلکه اطلاعات کلیدی درباره ضخامت، کیفیت تولید، میزان مواد بهکاررفته و توان تحمل فشار را در خود دارد.
جدول وزن لوله پلی اتیلن، ابزاری است که این اطلاعات را بهصورت خلاصه، دقیق و قابل استناد ارائه میدهد. شناخت این جدول و پارامترهای مؤثر در محاسبه آن، به خریداران، پیمانکاران، مهندسان و مشاوران کمک میکند تا تصمیمهای بهتری بگیرند، از هزینههای پنهان جلوگیری کنند و عمر پروژه را تضمین نمایند. در این مقاله، همه چیز را از فرمول وزنگیری تا رابطه SDR و فشار کاری بررسی کردهایم تا دیدی فنی، عملی و کاربردی به شما بدهیم.

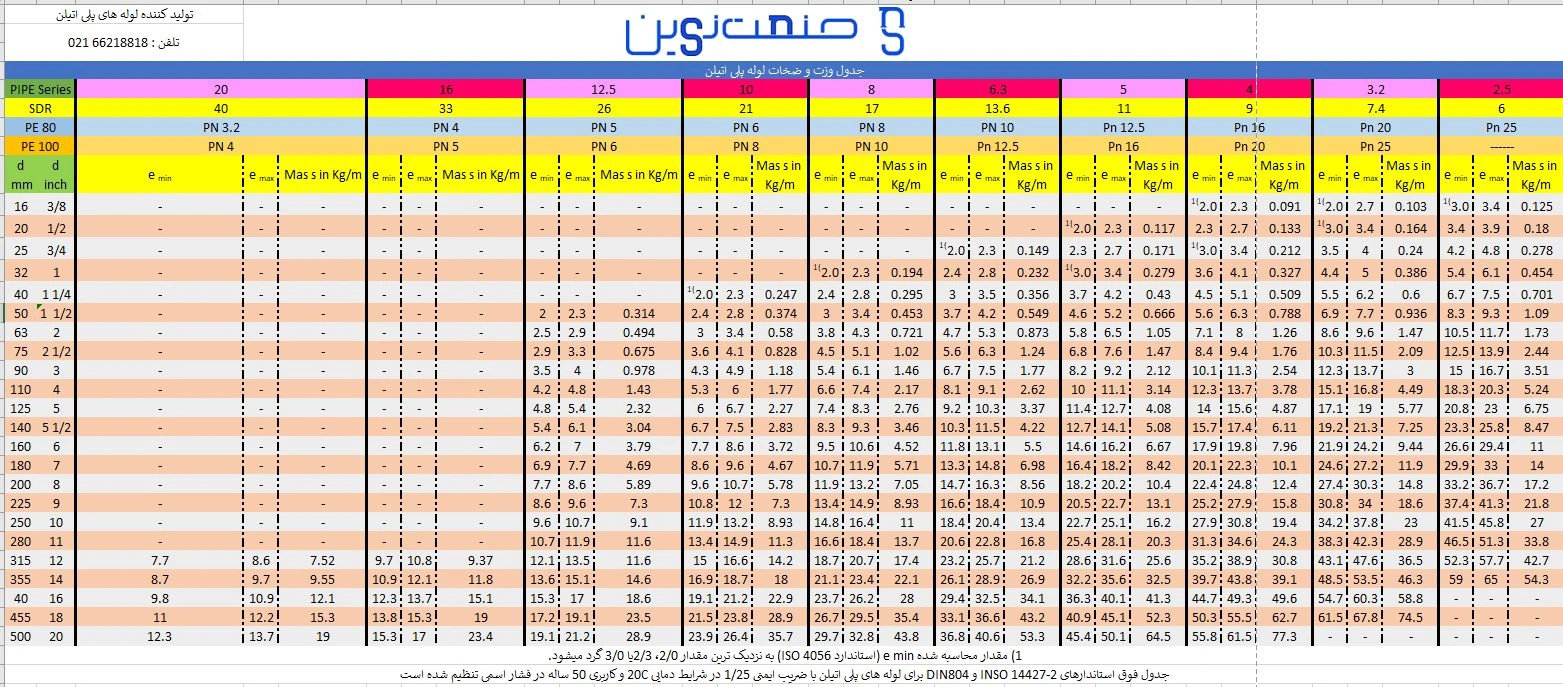

جدول وزن و ضخامت لوله پلی اتیلن
فهرست مطلب
در این بخش شما میتوانید جدول وزن و ضخات لوله پلی اتیلن را مشاهده و دانلود کنید.
اهمیت استفاده از جدول وزنی لوله پلی اتیلن
در دنیای تأسیسات، کشاورزی، خطوط انتقال آب و گاز و پروژههای صنعتی، هیچ چیز به اندازه دقت در انتخاب لوله مناسب اهمیت ندارد. یکی از ابزارهای کلیدی در این انتخاب، جدول وزن و ضخامت لوله پلی اتیلن است. این جدول نهتنها به ما کمک میکند انتخابی دقیقتر داشته باشیم، بلکه از بسیاری خطاهای فنی و هزینههای پنهان جلوگیری میکند.
در ادامه، به مهمترین دلایل استفاده از جدول وزن لوله پلی اتیلن میپردازیم:
اطمینان از سازگاری با فشار کاری پروژه
هر پروژه بر اساس میزان فشار سیال، به لولهای با ضخامت مشخص نیاز دارد. جدول وزن و ضخامت به مهندس یا مجری پروژه کمک میکند بفهمد آیا لوله انتخابی میتواند فشار مورد نظر را تحمل کند یا خیر. مثلاً اگر فشار کاری بالا باشد، باید لولهای با ضخامت بیشتر و طبیعتاً وزن بالاتر انتخاب شود. در غیر این صورت، خطر شکست یا ترکیدگی لوله افزایش مییابد.
کنترل دقیق هزینههای خرید و حملونقل
وزن لوله مستقیماً روی قیمت تمامشده تأثیر میگذارد؛ هم در خرید، هم در حملونقل. اگر وزن دقیق هر متر لوله مشخص باشد، میتوان برآورد مالی دقیقتری انجام داد. این موضوع برای کارفرماهایی که پروژههای بزرگ دارند، اهمیت دوچندان پیدا میکند. همچنین میتوان با بررسی جدول وزن، از خرید لولههای غیراستاندارد که ممکن است سبکتر از حد مجاز باشند و عمر کمتری داشته باشند، جلوگیری کرد.
تشخیص اصالت و کیفیت لوله
یکی از راههای سنجش کیفیت لوله، مقایسه وزن آن با جدول استاندارد است. لولههایی که وزنشان کمتر از مقدار استاندارد باشد، احتمالاً مواد اولیه کمتری دارند یا در فرآیند تولید دچار اشکال شدهاند. با چک کردن وزن واقعی لوله در پروژه و تطبیق آن با جدول وزنی، میتوان سریعاً از کیفیت آن اطمینان حاصل کرد یا در صورت مغایرت، آن را رد کرد.
انتخاب سریعتر در مراحل طراحی و پیشفاکتور
مهندسان مشاور و طراحان پروژه برای تهیه نقشههای اجرایی و پیشفاکتورهای اولیه، باید به اطلاعات وزنی دقیق دسترسی داشته باشند. جدول وزن این فرآیند را بسیار سریعتر و دقیقتر میکند و جلوی دوبارهکاریها را میگیرد. در شرایطی که زمان برای تصمیمگیری محدود است، جدول وزن به یک ابزار کارآمد و قابل اتکا تبدیل میشود.
تسهیل در بارگیری و نصب در محل پروژه
دانستن وزن هر شاخه از لوله برای تیم لجستیک، رانندگان و مجریان نصب حیاتی است. اگر وزن لولهها از قبل مشخص باشد، برنامهریزی برای بارگیری، انتقال به محل پروژه و حتی چیدمان در محل نصب بهدرستی انجام میشود. این موضوع علاوهبر اینکه باعث کاهش خطرات فیزیکی میشود، بهرهوری کار را هم افزایش میدهد.
افزایش عمر مفید لولهها
لولهای که طبق استاندارد و جدول وزنی تولید شده باشد، دوام بیشتری دارد. ضخامت کافی از فرسودگی زودهنگام جلوگیری کرده و طول عمر پروژه را بالا میبرد.
تضمین کیفیت و انطباق با استانداردها
تطابق وزن لوله با جدول، نشاندهنده رعایت استانداردهای تولید است. این موضوع در پذیرش پروژهها و بازرسیهای فنی اهمیت بالایی دارد.
پارامترهای موثر در محاسبه وزن لولههای پلی اتیلن
وزن لوله پلی اتیلن فقط به قطر آن وابسته نیست. عوامل فنی دیگری مثل ضخامت دیواره، فشار کاری و نسبت SDR نقش تعیینکنندهای در وزن هر متر لوله دارند. شناخت این پارامترها کمک میکند انتخاب دقیقتری داشته باشیم و جدول وزنی را بهتر درک کنیم.
SDR (نسبت قطر به ضخامت)
SDRیا Standard Dimension Ratio، نسبت قطر بیرونی لوله به ضخامت دیواره آن است. هرچه عدد SDR بالاتر باشد، یعنی دیواره نازکتر است و در نتیجه وزن لوله کمتر خواهد بود. بهعنوان مثال، لولهای با SDR11 ضخامت بیشتری نسبت به لوله SDR17 دارد، پس وزن بیشتری هم خواهد داشت. این نسبت در جدولهای فنی درج میشود و به مهندسین اجازه میدهد با یک نگاه، مقاومت مکانیکی و وزن تقریبی لوله را تخمین بزنند. SDR عامل مهمی در تطبیق لوله با نیازهای پروژه از نظر فشار و استحکام است.
فشار کاری
فشار کاری، میزان فشاری است که لوله میتواند بهصورت مداوم در طول عمر مفید خود تحمل کند. لولهای که برای فشار بالا طراحی شده، طبیعتاً باید دیواره ضخیمتری داشته باشد تا در برابر تنش داخلی مقاومت کند. همین ضخامت بیشتر باعث افزایش وزن نهایی لوله میشود. به همین دلیل، دو لوله با قطر یکسان ولی فشار کاری متفاوت، وزنهای کاملاً متفاوتی دارند. دانستن فشار کاری و مقایسه آن با جدول وزن، برای انتخاب لوله ایمن و متناسب با پروژه ضروری است.
- جدول لوله های پلی اتیلن با مواد PE63 که ضریب ایمنی آنها 1/6 (sf=1/6) است.
- SDR26 = PN4
- SDR33 = PN3/2
- SDR41 = PN2/5
- SDR17/4 = PN16
- SDR11 = PN10
- SDR17/6 = PN6
لوله پلی اتیلن PE63 از سایز 20 تا 1200 میلیمتر مطابق با استاندارد DIN7084 تولید میشود. لوله های پلی اتیلن 20 و 25 میلیمتر در فشار 10 و 16 بار و لوله های پلی اتیلن 32 و 40 میلیمتر در فشارهای 6، 10 و 16 بار تولید میشوند.
- جدول لوله های پلی اتیلن با مواد PE80 که ضریب ایمنی آنها 1/25 (sf=1/25) است.
- SDR26 = PN5
- SDR33 = PN4
- SDR41 = PN3/2
- SDR17/6 = PN7/5
- SDR21 = PN6/3
- SDR22 = PN6
- SDR11 = PN12/5
- SDR13/6 = PN10
- SDR17 = PN8
SDR17 = PN8 برای لوله های پلی اتیلن از سایز 20 الی 1200 میلیمتر در دسترس است. لوله پلی اتیلن 20، 25، 32 و 40 میلیمتر با مواد PE80 فقط با فشار کاری 10 و 16 بار تولید میشوند. با این مواد لوله فاضلابی از سایز 63 میلی متر و بالاتر تولید میشود.
- جدول لوله های پلی اتیلن با مواد PE100 که ضریب ایمنی 1/25 (sf=1/25) است.
لوله های پلی اتیلن PE100 سبکترین نوع لوله پلی اتیلن موجود در بازار است که از سایز 20 تا 1200 میلیمتر تولید میشوند.
- SDR33 = PN5
- SDR41 = PN4
- SDR51 = PN3/2
- SDR21 = PN8
- SDR22 = PN7/5
- SDR26 = PN6/3
- SDR11 = PN16
- SDR17 = PN10
- SDR17/6 = PN9/6

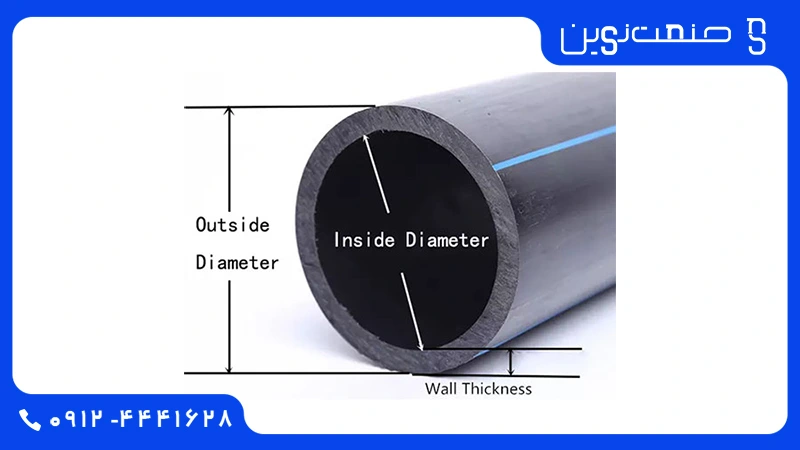

نحوه محاسبه ضخامت لوله پلی اتیلن
ضخامت لوله پلی اتیلن یکی از مهمترین عوامل مؤثر در تحمل فشار، وزن و طول عمر لوله است. برای تعیین ضخامت استاندارد، ابتدا باید نسبت ابعادی SDR را محاسبه کنیم. فرمول SDR به ما اجازه میدهد بفهمیم برای یک فشار مشخص، باید از چه ضخامتی استفاده کنیم تا لوله از نظر فنی قابل اطمینان باشد.
SDR = ((2 × MRS) / (P × C)) + 1
در این فرمول :
- : (MRS) عدد PE است. به طور مثل برای PE63 میشود 63
- P : فشار کاری طراحیشده برای لوله – مقداری است که نشان میدهد لوله باید چه میزان فشار داخلی را بهصورت دائم تحمل کند. این فشار بر حسب بار (bar) محاسبه میشود و معمولاً با عنوانهایی مثل PN10، PN16 و… شناخته میشود. انتخاب فشار صحیح، تأثیر مستقیمی در ضخامت لوله دارد.
- C : ضریب ایمنی، یک فاکتور استاندارد است که بر اساس نوع کاربرد، شرایط محیطی، عمر طراحی و سایر عوامل تعیین میشود. معمولاً این عدد بین 1.25 تا 2.5 در نظر گرفته میشود. هرچه شرایط حساستر باشد، ضریب ایمنی بالاتر در نظر گرفته میشود.
- d : قطر لوله است و واحد آن میلیمتر میباشد.
حالا که با فرمول بالا آشنا شدید در مرحله دوم برای محاسبه حداقل ضخامت لوله پلی اتیلن از فرمول زیر استفاده میکنیم:
E=D/SDR
بعد از به دست آوردن ضخامت لوله پلی اتیلن میتوان وزن آن را نیز محاسبه کرد که در ادامه توضیح داده شده است :
روشهای محاسبه وزن لولههای پلی اتیلن
برای بهدست آوردن وزن هر متر از لوله پلی اتیلن، میتوان از یک فرمول استاندارد مهندسی استفاده کرد. این فرمول به ما کمک میکند حتی بدون دسترسی به جدول وزن، مقدار تقریبی وزن را با دقت خوبی محاسبه کنیم. این موضوع در پروژههایی که نیاز به برآورد سریع دارند، بسیار کاربردی است.
W=((D-E)*E*3.14*)/1000
در این فرمول :
- W: وزن هر متر لوله (کیلوگرم)
- D: قطر خارجی لوله (میلیمتر) – این عدد در واقع همان سایزی است که لوله با آن شناخته میشود. برای مثال، لوله پلی اتیلن 90، یعنی قطر خارجی آن 90 میلیمتر است. مقدار D را مستقیماً از مشخصات فنی لوله یا کاتالوگ سازنده میتوان بهدست آورد.
- E: ضخامت جداره لوله (میلیمتر) – همان ضخامت دیواره لوله است که بسته به کلاس فشار (مثلاً PN10 یا PN16 ) تغییر میکند. ضخامت بیشتر یعنی وزن بیشتر، مقاومت بیشتر در برابر فشار.
- 14 عدد پی (π) برای محاسبه سطح مقطع دیواره
- 1000تبدیل واحد میلیگرم به کیلوگرم
سخن پایانی
وزن لوله پلی اتیلن، فقط بهعنوان یک عدد در فاکتور خرید مطرح نیست؛ بلکه شاخصی است برای سنجش استاندارد بودن محصول، کیفیت ساخت، مقاومت مکانیکی و حتی آینده نگهداری پروژه. جدول وزن لوله، مسیری برای تصمیمگیری دقیق و شفاف است؛ چه در زمان خرید، چه در طراحی و چه در اجرای پروژه.
با شناخت دقیق پارامترهایی مانند SDR، فشار کاری، ضخامت و فرمولهای مهندسی مربوط به وزن، میتوان از بروز خطاهای پرهزینه و خسارتزا جلوگیری کرد. این اطلاعات به شما کمک میکند لولهای انتخاب کنید که هم از نظر فنی پاسخگو باشد، هم از نظر اقتصادی بهصرفه. در نهایت، استفاده آگاهانه از جدول وزن، پلی است بین دانش مهندسی و اجرای دقیق پروژههای زیرساختی. اگر در هنگام خرید لوله پلی اتیلن سوالی داشتید، میتوانید با متخصصان صنعت نوین نیز تماس بگیرید تا بتوانید بهترین سایز و وزن لوله پلی اتیلن را برای پروژه خود خریداری کنید.
