لولههای مانیسمان به دلیل ساختار بدون درز خود، از جمله بهترین گزینهها برای انتقال سیالات تحت فشار بالا در صنایع مختلف هستند. این ویژگی باعث شده تا در پروژههای حساس مانند پالایشگاهها، نیروگاهها و خطوط انتقال گاز، بهطور گسترده مورد استفاده قرار بگیرند. دانستن میزان فشار قابل تحمل این لولهها اهمیت زیادی در طراحی ایمن و عملکرد بهینه سیستمها دارد. در ادامه، به بررسی دقیقتر فشار کاری لولههای مانیسمان و نکات فنی مربوط به آن میپردازیم.
فشار کاری لوله مانیسمان چیست؟
فهرست مطلب
فشار کاری به بیشترین میزان فشاری گفته میشود که یک لوله میتواند در شرایط عادی و بدون آسیبدیدگی تحمل کند. این مقدار براساس جنس لوله، ضخامت دیواره و قطر آن تعیین میشود و نقش بسیار مهمی در انتخاب صحیح لوله برای پروژههای صنعتی دارد. هنگام طراحی سیستمهای انتقال سیالات، دانستن فشار کاری لوله مانیسمان ضروری است تا ایمنی، دوام و کارایی خطوط لوله تضمین شود. انتخاب لولهای با فشار کاری مناسب از بروز مشکلاتی مثل ترکیدگی، نشتی یا آسیب به سیستم جلوگیری میکند.
بیشتر بخوانید : لوله مانیسمان چیست ؟
اهمیت دانستن فشار کاری لوله مانیسمان
آگاهی از فشار کاری لوله مانیسمان برای طراحی و بهرهبرداری ایمن از سیستمهای لولهکشی بسیار ضروری است. اگر لولهای انتخاب شود که فشار کاری آن کمتر از نیاز واقعی سیستم باشد، احتمال ترکیدگی لوله، نشت سیال یا حتی انفجار وجود دارد. این حوادث میتوانند به آسیبهای مالی جدی، توقف خطوط تولید و تهدید ایمنی کارکنان منجر شوند. بنابراین، انتخاب دقیق لوله براساس فشار کاری مناسب، از بروز این خطرات جلوگیری کرده و عملکرد سیستم را پایدار و مطمئن نگه میدارد.

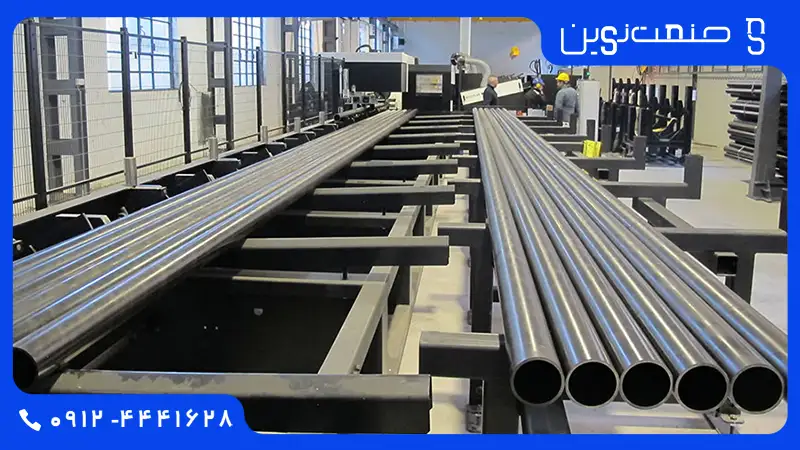

عوامل مؤثر بر فشار کاری لوله مانیسمان
فشار کاری یک لوله مانیسمان فقط به یک ویژگی محدود نمیشود؛ بلکه مجموعهای از فاکتورها به صورت همزمان تعیین میکنند که لوله تا چه حد توانایی تحمل فشار را دارد. شناخت این عوامل برای انتخاب درست و طراحی ایمن سیستمهای انتقال سیال ضروری است. در ادامه، مهمترین این عوامل را بررسی میکنیم:
ضخامت دیواره (رده لوله)
ضخامت دیواره یکی از اصلیترین عواملی است که بر فشار کاری تأثیر میگذارد. لولههایی با دیواره ضخیمتر، توانایی تحمل فشار بیشتری دارند. رده لوله که با عناوینی مانند Schedule 40 یا Schedule 80 شناخته میشود، نشاندهنده این ضخامت است و باید بر اساس نیاز سیستم انتخاب شود.
قطر اسمی لوله
قطر اسمی (NPS) یا همان قطر لوله هم در تعیین فشار قابل تحمل نقش دارد. به طور کلی، لولههایی با قطر کمتر، برای فشارهای بالاتر مناسبترند، زیرا سطح مقطع کوچکتر باعث پایداری بهتر در برابر فشار داخلی میشود.
جنس فولاد
جنس مواد سازنده لوله، مثل نوع فولاد استفاده شده (مثلاً فولاد کربنی یا آلیاژی)، به شدت بر میزان مقاومت آن در برابر فشار تأثیر میگذارد. فولادهای با مقاومت بالا، امکان کار در فشارهای بالاتر را بدون خطر شکست فراهم میکنند.
دمای کاری
دمایی که لوله در آن مورد استفاده قرار میگیرد، مستقیماً روی تحمل فشار اثر میگذارد. با افزایش دما، مقاومت مکانیکی فولاد کاهش مییابد و در نتیجه فشار کاری مجاز لوله پایین میآید. به همین دلیل، شرایط دمایی سیستم باید حتماً در طراحی لحاظ شود.
استاندارد تولید لوله
لولههای مانیسمان بر اساس استانداردهای مختلفی مانند ASTM A106 یا API 5L تولید میشوند. این استانداردها کیفیت ساخت، ویژگیهای مکانیکی و تحمل فشار لوله را تعیین میکنند. رعایت دقیق این استانداردها تضمین میکند که لوله تحت فشارهای مشخص شده عملکرد ایمنی داشته باشد.

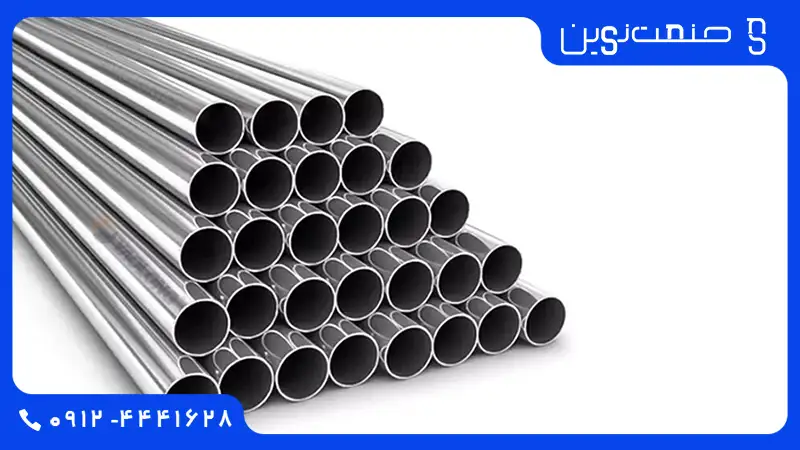

محاسبه فشار کاری لوله مانیسمان
برای تعیین میزان فشاری که یک لوله مانیسمان میتواند تحمل کند، از فرمولهای استاندارد استفاده میشود. این محاسبات اهمیت زیادی دارند، چرا که هرگونه خطا در آنها میتواند منجر به مشکلات ایمنی و عملکردی جدی در سیستمهای تحت فشار شود.
فرمول کلی محاسبه فشار کاری لوله مانیسمان به شکل زیر است:
P = (2 × S × t) / (D – t)
توضیح پارامترها
برای درک درست از نحوه محاسبه فشار کاری لوله مانیسمان، لازم است با مفاهیم اصلی به کار رفته در فرمول آشنا شویم. هر یک از پارامترهای ضخامت دیواره، قطر بیرونی و تنش مجاز، نقش مهمی در تعیین میزان فشاری دارند که لوله میتواند تحمل کند. شناخت دقیق این پارامترها، به انتخاب صحیح لوله و طراحی ایمن سیستمهای صنعتی کمک میکند. در ادامه به توضیح هر یک از این مفاهیم میپردازیم.
ضخامت دیواره (t)
ضخامت بیشتر دیواره، باعث افزایش مقاومت لوله در برابر فشار داخلی میشود. بنابراین لولههای ضخیمتر فشارهای بیشتری را تحمل میکنند.
قطر بیرونی (D)
قطر بزرگتر لوله باعث افزایش نیروی اعمال شده از داخل میشود. به همین دلیل، در محاسبه فشار مجاز، اندازه قطر بیرونی اهمیت بالایی دارد.
تنش مجاز (S)
تنش مجاز، مقدار فشاری است که مواد سازنده لوله میتوانند بدون تغییر شکل یا شکست تحمل کنند. این عدد معمولاً بر اساس استانداردهای متریالی مانند ASTM مشخص میشود و بسته به جنس فولاد متفاوت است.
نکته مهم در محاسبه:
محاسبه فشار کاری باید با دقت بسیار بالا انجام شود. تغییرات کوچک در ضخامت، جنس مواد یا شرایط کاری (مثل دمای محیط) میتواند تأثیر زیادی روی نتایج داشته باشد. توصیه میشود در پروژههای حساس، محاسبات حتماً توسط افراد متخصص یا تحت نظارت مهندسین مجرب انجام گیرد.
فشار کاری لوله مانیسمان رده ۲۰
لولههای مانیسمان رده ۲۰ به دلیل ضخامت نسبتاً کم دیواره، بیشتر برای انتقال سیالات با فشار پایین یا کاربردهای سبک مورد استفاده قرار میگیرند. آشنایی با فشار قابل تحمل این لولهها در سایزهای مختلف، نقش مهمی در انتخاب صحیح آنها برای پروژههای صنعتی و ساختمانی دارد. در ادامه ویژگیهای لولههای رده ۲۰ و فشارهای قابل تحمل آنها را بررسی میکنیم.
ویژگیهای لوله مانیسمان رده ۲۰:
- ضخامت دیواره نسبت به ردههای بالاتر کمتر است.
- وزن سبکتری نسبت به ردههای ۴۰ یا ۸۰ دارد.
- برای مصارف کمفشار مثل خطوط آب، گاز سبک یا سیستمهای تهویه مناسب است.
- هزینه کمتری نسبت به لولههای با رده بالاتر دارد.
فشار قابل تحمل لولههای رده ۲۰:
- مناسب برای فشارهای پایین در لولههای رده ۲۰ با قطر ۱/۲ اینچ، معمولاً حدود ۱۰ تا ۱۵ بار بسته به جنس فولاد.
- در لولههای رده ۲۰ با قطر ۱ اینچ، استفاده عمدتاً در مصارف ساختمانی و سیستمهای تهویه است؛ فشار قابل تحمل نسبت به سایزهای کوچکتر کمتر است.
- لوله رده ۲۰ با قطر ۲ اینچ بیشتر برای انتقال سیالات با سرعت پایین و در مسیرهای کوتاه مناسب میباشد.
- لوله رده ۲۰ با قطر ۴ اینچ و بالاتر، برای کاربردهایی با نیاز به حجم انتقال بالا ولی فشار کاری پایین به کار میرود.

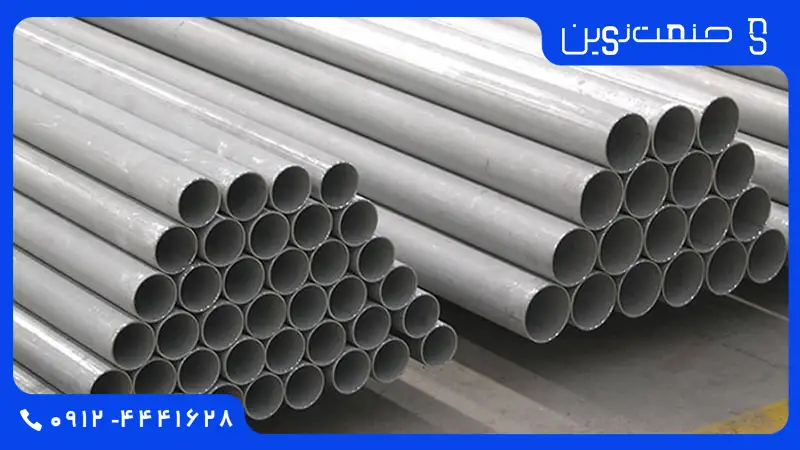

فشار کاری لوله مانیسمان رده 40
لولههای مانیسمان رده ۴۰ دارای تحمل فشاری بالاتری نسبت به رده ۲۰ هستند. این ویژگی آنها را برای کاربردهای صنعتی متوسط تا نسبتاً سنگین مناسب میسازد. در مقایسه با ردههای پایینتر، لولههای رده ۴۰ میتوانند فشارهای بالاتری را تحمل کنند و در سیستمهای انتقال سیالات با فشار بالا، از جمله صنایع نفت، گاز و پتروشیمی، بهکار روند. این لولهها به دلیل ساختار مقاومتر و ضخامت دیواره بیشتر، انتخاب ایدهآلی برای چنین محیطهایی هستند.
فشار کاری لوله مانیسمان رده 80
لولههای مانیسمان رده ۸۰ به دلیل داشتن ضخامت بیشتر، برای انتقال سیالات با فشار بالا طراحی شدهاند. این لولهها اغلب در صنایع سنگین مانند نفت، گاز و پتروشیمی کاربرد دارند. توانایی تحمل فشار بالا در این لولهها، آنها را به گزینهای مناسب برای سیستمهای انتقال سیالات در شرایط سخت تبدیل کرده است. با توجه به ویژگیهای ساختاری، لولههای رده ۸۰ میتوانند در دما و فشارهای بالاتر از سایر ردهها عملکرد بهتری داشته باشند، به ویژه در کاربردهایی که ایمنی و دوام اهمیت ویژهای دارند.
خرید ردههای مختلف لوله مانیسمان
برای خرید لوله مانیسمان ، انتخاب رده مناسب یکی از مهمترین مراحل است که باید با توجه به فشار کاری، محیط کار و استانداردهای پروژه انجام شود. هر رده از لوله مانیسمان برای کاربرد خاصی طراحی شده است و استفاده از رده اشتباه میتواند بر عملکرد پروژه تأثیر بگذارد. بنابراین، خرید از تأمینکنندگان معتبر و دریافت گواهینامههای فنی میتواند تضمینکننده کیفیت و ایمنی در پروژه باشد.
صنعت نوین به عنوان یکی از تأمینکنندگان معتبر در این زمینه، انواع لوله مانیسمان و اتصالات مربوطه را با کیفیت بالا و مطابق با استانداردهای جهانی عرضه میکند. شما میتوانید برای مشاوره و خرید انواع لوله و اتصالات مانیسمان، با کارشناسان ما به صورت رایگان تماس بگیرید و سفارش خود را ثبت کنید. ما در سریعترین زمان ممکن محصول مورد نظر شما را تحویل خواهیم داد، تا پروژه شما با اطمینان و کیفیت بالا پیش برود.
