چرا از لوله پلی اتیلن در خطوط گازرسانی استفاده می‌شود؟ | مزایا، استانداردها و کاربردها

انتخاب لوله پلی‌اتیلن مناسب خطوط گازرسانی یکی از حساس‌ترین تصمیماتی است که مهندسان شبکه‌های توزیع گاز باید بگیرند؛ زیرا کوچک‌ترین خطا در انتخاب جنس، فشار کاری یا استاندارد لوله می‌تواند ایمنی کل مسیر را تحت تأثیر قرار دهد. در سال‌های اخیر، لوله‌های پلی‌اتیلن به دلیل مقاومت بالا در برابر خوردگی، انعطاف‌پذیری مناسب، طول عمر طولانی و قابلیت نصب ایمن در خطوط زیرزمینی، به گزینه‌ای استاندارد برای گازرسانی شهری و روستایی تبدیل شده‌اند. در این مقاله به صورت کاملاً تخصصی و مرحله‌به‌مرحله بررسی می‌کنیم که چرا لوله پلی اتیلن برای انتقال گاز انتخاب می‌شود، چه ویژگی‌های فنی آن را متمایز می‌کند و هنگام خرید این نوع لوله‌ها باید به چه نکاتی توجه کرد تا شبکه گازرسانی با حداکثر ایمنی و دوام اجرا شود.

چرا در خطوط گازرسانی از لوله پلی‌اتیلن استفاده می‌شود؟

در شبکه‌های مدرن انتقال و توزیع گاز، انتخاب متریال لوله نقش بسیار مهمی در افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود عملکرد سیستم دارد. به همین دلیل در بسیاری از پروژه‌های گازرسانی شهری و روستایی، لوله پلی‌اتیلن به عنوان یکی از گزینه‌های اصلی مورد استفاده قرار می‌گیرد. این لوله‌ها به دلیل ساختار پلیمری خود در برابر خوردگی خاک، رطوبت و بسیاری از مواد شیمیایی مقاومت بالایی دارند و برخلاف لوله‌های فلزی دچار زنگ‌زدگی یا پوسیدگی نمی‌شوند.

از طرف دیگر، انعطاف‌پذیری بالای لوله‌های پلی‌اتیلن باعث می‌شود این لوله‌ها در برابر تنش‌های ناشی از نشست زمین، لرزش‌ها و تغییرات دمایی عملکرد بسیار بهتری داشته باشند. این ویژگی به ویژه در خطوط زیرزمینی اهمیت زیادی دارد، زیرا احتمال شکست یا ترک در مسیر لوله کاهش پیدا می‌کند. همچنین استفاده از روش‌های اتصال جوشی مانند جوش لب‌به‌لب یا الکتروفیوژن باعث می‌شود اتصالات به صورت یکپارچه و بسیار ایمن ایجاد شوند و احتمال نشتی گاز به حداقل برسد.

علاوه بر این، وزن کمتر لوله‌های پلی‌اتیلن در مقایسه با لوله‌های فلزی، حمل‌ونقل و اجرای خطوط گازرسانی را ساده‌تر و سریع‌تر می‌کند و در نتیجه هزینه‌های اجرایی پروژه نیز کاهش می‌یابد. مجموعه این ویژگی‌ها باعث شده است که امروزه لوله‌های پلی‌اتیلن در بسیاری از شبکه‌های گازرسانی به عنوان یک گزینه قابل اعتماد، ایمن و اقتصادی شناخته شوند.

ویژگی‌های فنی لوله پلی‌اتیلن مناسب خطوط گازرسانی

لوله پلی اتیلن گازرسانی، باید دارای ویژگی‌های فنی ویژه‌ای باشد تا بتواند فشار داخلی گاز، شرایط زیرزمینی و الزامات ایمنی شبکه را تحمل کند. این لوله‌ها معمولاً از مواد اولیه گرید گازرسانی مانند PE80 یا PE100 تولید می‌شوند که هر دو دارای استحکام مکانیکی بالا، مقاومت حرارتی مناسب و دوام طولانی هستند. اما گرید PE100 به دلیل تحمل فشار بیشتر و امکان تولید در SDR پایین‌تر، امروزه کاربرد گسترده‌تری در پروژه‌های گازرسانی دارد.

یکی از پارامترهای فنی بسیار مهم در این لوله‌ها نسبت SDR (نسبت قطر خارجی به ضخامت جداره) است. لوله‌های گازرسانی معمولاً با SDRهای پایین‌تری تولید می‌شوند تا استحکام جداره و تحمل‌پذیری فشار افزایش یابد. هرچه SDR کمتر باشد، ضخامت جداره بیشتر و مقاومت لوله در برابر فشار و تنش‌های محیطی بالاتر خواهد بود؛ موضوعی که در خطوط گاز زیرزمینی یک الزام ایمنی محسوب می‌شود.

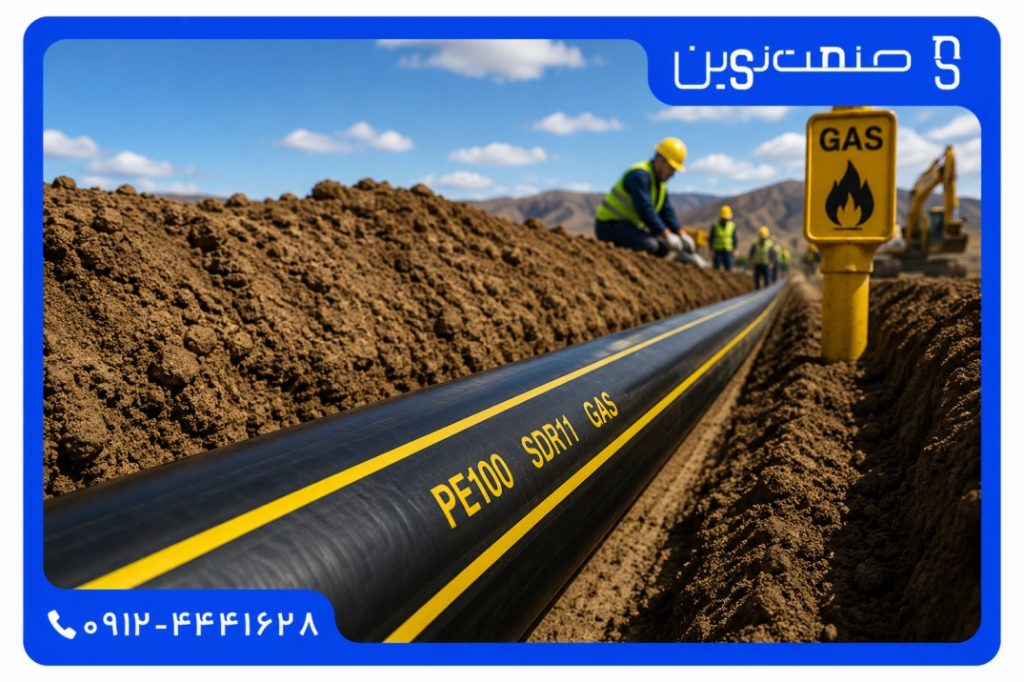

از نظر نشانه‌گذاری، لوله‌های پلی‌اتیلن گاز با خطوط زردرنگ و مشخصات حک‌شده استاندارد قابل شناسایی هستند. این نشانه‌گذاری‌ها شامل نام سازنده، گرید مواد، SDR، تاریخ تولید، شماره استاندارد و سایز هستند تا در هنگام اجرا، کنترل کیفیت پروژه به‌درستی انجام شود. خواص مکانیکی این لوله‌ها مانند استحکام کششی، مقاومت در برابر ضربه، مدول خمشی، انعطاف‌پذیری و پایداری حرارتی نیز در تست‌های دوره‌ای کنترل می‌شود تا محصول نهایی با استانداردهای گازرسانی همخوانی داشته باشد.

این مجموعه ویژگی‌ها باعث می‌شود لوله پلی‌اتیلن گزینه‌ای قابل اعتماد برای انتقال گاز در مسیرهای کوتاه و بلند باشد، چراکه در برابر فشار داخلی، ضربه، نشست خاک و تغییرات دمایی عملکردی پایدار و مطمئن ارائه می‌دهد.

استانداردهای مهم لوله پلی‌اتیلن در خطوط گازرسانی

رعایت استانداردهای معتبر در تولید و استفاده از لوله پلی‌اتیلن گازرسانی یک الزام حیاتی است؛ زیرا کوچک‌ترین نقص در کیفیت لوله می‌تواند ایمنی کل شبکه را تحت‌تأثیر قرار دهد. استانداردهای بین‌المللی و ملی، مشخصات دقیق مواد اولیه، روش‌های تولید، تست‌ها و الزامات عملکردی این لوله‌ها را تعیین می‌کنند تا محصول نهایی کاملاً مناسب انتقال گاز باشد.

مهم‌ترین استانداردهای لوله پلی‌اتیلن گاز

۱. استاندارد بین‌المللی ISO 4437

این استاندارد معتبرترین مرجع جهانی برای لوله‌های پلی‌اتیلن گاز است. موارد زیر در آن تعریف می‌شود:

• ترکیب مواد اولیه و گریدهای مجاز (PE80 و PE100)
• الزامات فشار کاری و کلاس‌های SDR
• مقاومت در برابر تنش طولانی‌مدت
• تست‌های مکانیکی و حرارتی
• روش‌های نشانه‌گذاری و ردیابی محصول

۲. استاندارد EN 1555

این استاندارد اروپایی مشابه ISO 4437 است و برای تولیدکنندگان اروپایی به‌صورت گسترده استفاده می‌شود. تمرکز اصلی آن روی:

• ایمنی اتصالات
• تست‌های نشتی
• تحمل فشار در شرایط دمایی مختلف

۳. استاندارد ملی ایران INSO 11233

در ایران، تولیدکنندگان ملزم به رعایت این استاندارد هستند. این استاندارد شامل:

• شاخص جریان مذاب (MFR)
• وزن و ضخامت واقعی لوله
• تست ضربه در دماهای مختلف
• مقاومت در برابر رشد ترک (Slow Crack Growth)

تست‌های الزامی لوله‌های پلی‌اتیلن گاز

برای اینکه لوله‌ها مجوز استفاده در پروژه گازرسانی را دریافت کنند باید مجموعه‌ای از تست‌ها را پاس کنند:

• تست هیدروستاتیک طولانی‌مدت (۱۶۵ ساعت و ۱۰۰۰ ساعت)
• تست ضربه در دمای پایین
• تست برگشت‌پذیری حرارتی (Reversion Test)
• تست مقاومت حلقوی (RCP/SCG)
• تست نشانه‌گذاری و خوانایی چاپ

این تست‌ها تضمین می‌کنند لوله در برابر فشار، دمای خاک، تغییرات محیطی و عوامل شیمیایی کاملاً پایدار است.

چرا استاندارد در لوله گازرسانی حیاتی است؟

• جلوگیری از نشتی و شکست لوله
• تضمین ایمنی شبکه گاز شهری و روستایی
• اطمینان از تطابق لوله با فشار کاری شبکه
• دوام بالای ۵۰ سال در دفن زیرزمینی
• کاهش هزینه‌های تعمیر و نگهداری

مزایای لوله پلی‌اتیلن برای گازرسانی

لوله پلی‌اتیلن به دلیل ویژگی‌های منحصر‌به‌فرد ساختاری و عملکردی، امروزه به یکی از قابل‌اعتمادترین گزینه‌ها در شبکه‌های گازرسانی شهری و روستایی تبدیل شده است. این مزایا نه‌تنها ایمنی سیستم را تضمین می‌کنند، بلکه هزینه‌های اجرایی و نگهداری را نیز به‌طور قابل‌توجهی کاهش می‌دهند.

1) مقاومت بالا در برابر خوردگی و مواد شیمیایی

• کاملاً مقاوم در برابر رطوبت خاک، اسیدها و نمک‌ها
• عدم زنگ‌زدگی یا پوسیدگی مانند لوله‌های فولادی
• ثابت ماندن ضخامت جداره در طول عمر بهره‌برداری

2) انعطاف‌پذیری مناسب در مسیرهای طولانی

• تحمل عالی در برابر نشست زمین و لرزش‌های سطحی
• قابلیت خم‌پذیری و تنظیم مسیر بدون نیاز به اتصالات زیاد
• کاهش احتمال شکست یا ترک در خطوط دفنی

3) کاهش احتمال نشتی به علت اتصالات جوشی یکپارچه

• استفاده از جوش الکتروفیوژن یا جوش لب‌به‌لب
• ایجاد اتصال کاملاً هم‌جنس، بدون اورینگ و بدون نشتی
• ایمنی بسیار بالا در تحمل فشار داخلی شبکه گاز

4) نصب سریع‌تر و هزینه اجرایی کمتر

• وزن پایین‌تر نسبت به لوله‌های فلزی
• حمل‌ونقل آسان‌تر و سریع‌تر
• کاهش حجم عملیات خاک‌برداری و اتصالات اضافی

5) عمر مفید طولانی و نگهداری بسیار کم

• عمر مفید بیش از ۵۰ سال در دفن زیرزمینی
• مقاومت بالا در برابر ضربه و تغییرات دما
• عملکرد پایدار در شرایط خاک متنوع و سخت

6) پایداری در برابر فشار و تنش‌های محیطی

• انتخاب لوله در SDRهای مناسب برای گازرسانی
• تحمل فشار داخلی بالا بدون تغییر شکل
• مقاومت عالی در برابر فشارهای مقطعی (Water Hammer)

تفاوت لوله پلی‌اتیلن گاز با لوله پلی‌اتیلن آب و فاضلاب

در طراحی و تولید لوله‌های پلی‌اتیلن، هر کاربرد نیازمند مشخصات فنی، نوع مواد اولیه و استانداردهای خاص است. در این بخش، تفاوت‌های مهم این نوع لوله‌ها را برای اطمینان از انتخاب بهینه در پروژه‌های مختلف مورد بررسی قرار می‌دهیم.

1) نوع مواد اولیه و گریدهای مصرفی

• لوله پلی‌اتیلن گاز: معمولاً از گریدهای PE80 و PE100 با مقاومت بالا در برابر فشار و تنش‌های طولانی‌مدت ساخته می‌شود.
• لوله آب و فاضلاب: بیشتر بر اساس گریدهای PE 80 و PE 100، اما با تمرکز بر مقاومت در برابر ضربه و خوردگی شیمیایی.

2) استانداردهای مورد تأیید

• لوله گاز: استاندارد ISO 4437، EN 1555، و INSO 11233. این استانداردها مقاومت در برابر فشارهای بالا و فشارهای بلندمدت را تضمین می‌کنند.
• لوله آب و فاضلاب: مطابق استانداردهای EN 1329، DIN 16893، و INSO 13769 که روی مقاومت در برابر خوردگی، نشتی، و استحکام مکانیکی تمرکز دارند.

3) ضخامت و ساختار

• لوله گاز: معمولاً ضخامت جداره متناسب با فشار کاری بالا طراحی می‌شود. (SDR پایین‌تر)
• لوله آب و فاضلاب: ضخامت بیشتر مطابق با نیازهای فشار داخلی کم تا متوسط، رعایت موارد مربوط به مقاومت در برابر لزجت و ضربه در نصب‌ها.

4) نوع و نوع اتصال‌ها

• لوله گاز: اکثراً با جوش الکتروفیوژن یا جوش لب‌به‌لب، برای اتصال‌هایی ایمن و بدون نشتی.
• لوله آب و فاضلاب: اغلب با اتصالات مکانیکی، اورینگ یا جوش‌پلی‌اورتان، بسته به کاربرد و مکان پروژه.

5) مقاومت در برابر فشار و تنش‌های محیطی

• لوله گاز: برای فشارهای بالا طراحی شده و باید تحت استانداردهای ایمنی دقیق باشد.
• لوله آب و فاضلاب: معمولا در فشارهای پایین‌تر است، اما دوام در مقابل خوردگی و اشعه UV هم مهم است.

جمع‌بندی تفاوت‌ها

معیار	لوله پلی‌اتیلن گاز	لوله پلی‌اتیلن آب و فاضلاب
مواد اولیه	گریدهای مخصوص فشار بالا (PE80/PE100)	گریدهای مقاوم در برابر خوردگی و UV
استانداردهای مورد تایید	ISO 4437، EN 1555، INSO 11233	EN 1329، DIN 16893، INSO 13769
ضخامت جداره	بالا، برای فشارهای بالا	متوسط یا کم، فشار پایین‌تر
نوع اتصال‌ها	جوش الکتروفیوژن، لب‌به‌لب	اتصالات مکانیکی، اورینگ، جوش‌پلی‌اورتان
مقاومت در برابر فشار	بسیار بالا	مناسب برای فشارهای کم تا متوسط



انتخاب سایز و فشار مناسب لوله پلی‌اتیلن برای گازرسانی

انتخاب صحیح قطر (Diameter) و کلاس فشار (Pressure Class) در خطوط گازرسانی، مستقیماً با ایمنی شبکه، افت فشار مجاز و طول عمر خط در ارتباط است. در این بخش به‌صورت مهندسی و کاربردی توضیح می‌دهیم چگونه بهترین گزینه را برای پروژه انتخاب کنیم.

1) تعیین فشار کاری شبکه (Operating Pressure)

اولین گام، مشخص کردن فشار عملیاتی خط گاز است. شبکه‌های گازرسانی معمولاً به سه دسته تقسیم می‌شوند:

• فشار پایین (Low Pressure) → مصارف شهری و انشعابات خانگی
• فشار متوسط (Medium Pressure) → شبکه‌های توزیع منطقه‌ای
• فشار بالا (High Pressure) → خطوط تغذیه اصلی و بین‌شهری

برای هر سطح فشار، باید SDR مناسب انتخاب شود.

2) نقش SDR در انتخاب لوله گاز

SDR نسبت قطر خارجی به ضخامت جداره است:

SDR=ODe SDR = \frac{OD}{e} SDR=eOD​

هرچه SDR کمتر باشد → ضخامت بیشتر → تحمل فشار بالاتر.

در گازرسانی معمولاً استفاده می‌شود:

• SDR 11 → فشارهای بالاتر و شبکه‌های اصلی
• SDR 17 و 17.6 → فشار متوسط
• SDR 21 → کاربردهای فشار پایین

انتخاب نادرست SDR می‌تواند باعث کاهش ایمنی یا افزایش هزینه غیرضروری پروژه شود.

3) انتخاب قطر مناسب (110 تا 630 میلیمتر و بیشتر)

قطر لوله باید بر اساس موارد زیر محاسبه شود:

• حجم مصرف گاز (دبی مورد نیاز)
• طول مسیر انتقال
• افت فشار مجاز
• تعداد انشعابات
• توسعه احتمالی شبکه در آینده

هرچه دبی بالاتر و مسیر طولانی‌تر باشد، قطر بزرگ‌تر انتخاب می‌شود تا افت فشار کنترل شود.

4) شرایط محیطی و دفنی

در انتخاب فشار و سایز باید موارد زیر نیز بررسی شود:

• نوع خاک (سنگی، ماسه‌ای، رسی)
• احتمال نشست زمین
• بار ترافیکی سطحی
• عمق دفن لوله

لوله پلی‌اتیلن به دلیل انعطاف‌پذیری بالا، در برابر نشست خاک عملکرد بسیار خوبی دارد؛ اما همچنان محاسبه مهندسی ضروری است.

5) توصیه مهندسی برای انتخاب بهینه

برای انتخاب دقیق لوله پلی‌اتیلن گازرسانی پیشنهاد می‌شود:

1. فشار کاری شبکه را دقیق تعیین کنید.
2. دبی مصرف و افت فشار مجاز را محاسبه کنید.
3. بر اساس جداول استاندارد ISO 4437 کلاس SDR مناسب را انتخاب کنید.
4. حتماً ضریب اطمینان بلندمدت (Design Factor) را لحاظ کنید.
5. در پروژه‌های بزرگ، محاسبات توسط مهندس تأسیسات گاز انجام شود.



نصب و اجرای لوله پلی‌اتیلن در خطوط گازرسانی

اجرای صحیح خطوط گازرسانی با لوله‌های پلی‌اتیلن به‌همان اندازه کیفیت تولید لوله اهمیت دارد. کوچک‌ترین خطا در جوشکاری، تراز دفن یا تست فشار می‌تواند ایمنی شبکه را تهدید کند. در ادامه، مراحل، روش‌ها و الزامات فنی نصب این لوله‌ها را به‌صورت دقیق مرور می‌کنیم.

1) آماده‌سازی محل اجرا

پیش از شروع نصب باید:

• مسیر لوله‌گذاری طبق نقشه اجرایی علامت‌گذاری شود.
• شیب مسیر و عمق دفن با الزامات ایمنی گاز (حداقل ۸۰ سانتی‌متر) مطابقت داشته باشد.
• بستر خاک از سنگ‌دانه‌های تیز و قطعات فلزی پاک‌سازی شود.
• بستر نرم (ماسه یا خاک الک‌شده) با ضخامت حداقل ۱۰ سانتی‌متر زیر لوله اجرا گردد.

2) روش‌های اتصال لوله‌ها

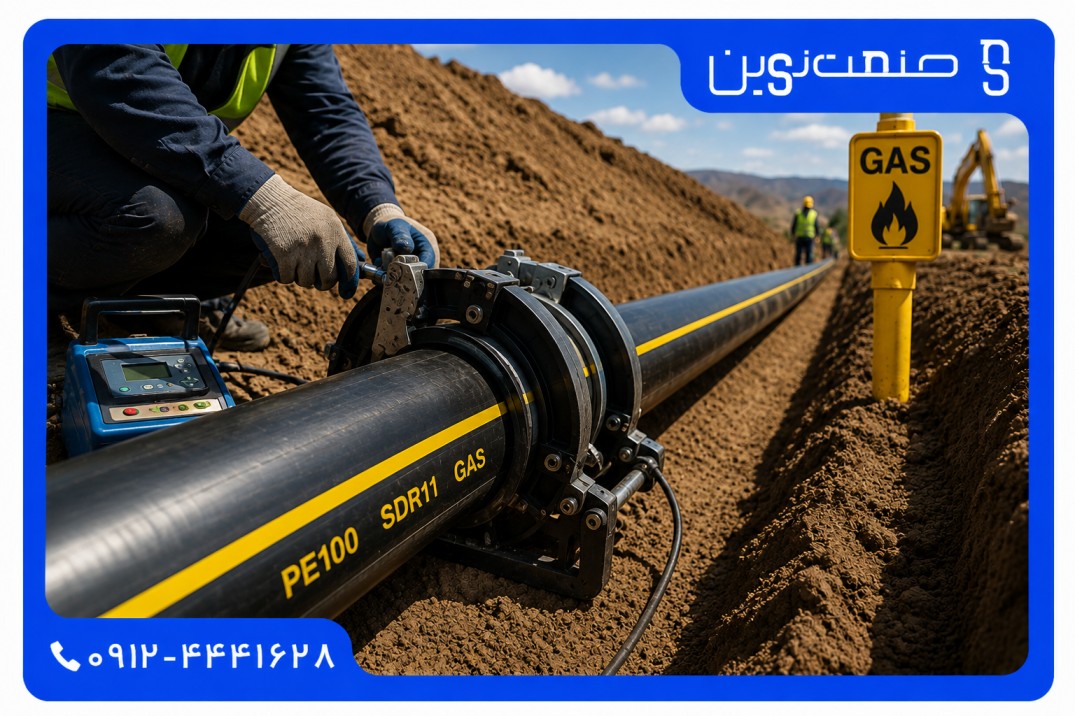

الف) جوش لب‌به‌لب (Butt Fusion Welding)

• رایج‌ترین روش برای لوله‌های قطر بالاتر از 63 میلی‌متر.
• دو سر لوله با حرارت یکنواخت ذوب شده و سپس تحت فشار کنترل‌شده به هم متصل می‌شوند.
• پس از سرد شدن، اتصالی یکپارچه و غیرقابل نشتی تشکیل می‌شود.
• مزیت: اتصال هم‌جنس با استحکام معادل خود لوله.

ب) جوش الکتروفیوژن (Electrofusion Welding)

• برای اتصالات، زانوها و نقاط انشعاب استفاده می‌شود.
• با کوپلر خاصی که سیم‌پیچ حرارتی دارد، دو قطعه به‌وسیله جریان الکتریکی جوش می‌خورند.
• مزیت: دقت بالا و قابلیت کنترل در محل‌های محدود.
• نکته: تمیزکاری دقیق سطوح قبل از جوش بسیار حیاتی است.

3) الزامات اجرایی در دفن لوله

• پس از جوشکاری، لوله باید بدون پیچ‌خوردگی یا فشار مکانیکی در کانال قرار گیرد.
• بک‌فیل اولیه (پوشش به ارتفاع ۳۰ سانتی‌متر) با خاک نرم انجام شود.
• فاصله از سایر تأسیسات: حداقل ۳۰ سانتی‌متر از کابل‌های برق یا آب.
• از وارد آوردن نیرو یا بار مستقیم (مانند عبور تجهیزات سنگین) بر روی لوله خودداری شود تا اتصال‌ها آسیب نبینند.

4) تست فشار و بازرسی نهایی

قبل از بهره‌برداری از خط گاز:

• تست فشار هیدرواستاتیک یا تست نشتی با هوا طبق ISO 4437 انجام می‌شود.
• فشار تست معمولاً باید ۱.۵ برابر فشار کاری نامی باشد.
• در صورت عدم افت فشار در بازه زمانی مشخص، شبکه آماده بهره‌برداری است.
• تمامی جوش‌ها باید بازرسی چشمی یا در صورت نیاز با دستگاه Data Logger مستند شوند.

5) اقدامات ایمنی و کنترل کیفیت

• تنها تکنسین‌های گاز دارای مجوز رسمی حق جوشکاری دارند.
• استفاده از ابزار تمیزکننده و تراش دقیق برای اتصالات الزامی است.
• عملیات در دمای محیطی بین ۵ تا ۴۵ درجه سانتی‌گراد انجام شود.
• اتصالات با مارکر زرد مخصوص گاز علامت‌گذاری گردند.
• کلیه تست‌ها و شماره لوله‌ها مستندسازی شود.



لوله پلی‌اتیلن به دلیل ویژگی‌هایی مانند مقاومت در برابر خوردگی، انعطاف‌پذیری بالا، ایمنی در اتصالات و طول عمر طولانی به یکی از بهترین گزینه‌ها برای اجرای شبکه‌های گازرسانی تبدیل شده است. استفاده از لوله‌های استاندارد با گرید مناسب PE80 یا PE100 و اجرای صحیح عملیات نصب و جوشکاری می‌تواند شبکه‌ای ایمن، پایدار و کم‌هزینه را برای دهه‌ها تضمین کند.
