اتصال لوله پلیاتیلن به لوله فلزی از مهمترین مراحل در اجرای شبکههای انتقال آب، گاز و سیستمهای صنعتی است؛ زیرا این دو جنس رفتار حرارتی و مکانیکی متفاوتی دارند و انتخاب روش اتصال صحیح، نقش تعیینکنندهای در جلوگیری از نشتی و افت عملکرد دارد. کوچکترین خطا در این اتصال میتواند هزینههای نگهداری، افت فشار یا حتی آسیبهای ساختاری ایجاد کند. به همین دلیل، شناخت دقیق روشهای اتصال، نکات فنی ضروری و چالشهای احتمالی، برای مهندسان و مجریان پروژه اهمیت بسیاری دارد. در این مقاله، روشهای رایج اتصال، مراحل اجرا و مشکلات متداول بهصورت تخصصی بررسی میشود تا تصمیمگیری فنی با دقت بیشتری انجام گیرد.
اهمیت اتصال لوله پلیاتیلن به لوله فلزی
فهرست مطلب
اتصال لوله پلیاتیلن به لوله فلزی از حساسترین بخشهای اجرای شبکههای آبرسانی، گازرسانی و خطوط انتقال سیالات به شمار میرود؛ زیرا دو متریال متفاوت با رفتارهای کاملاً مجزا قرار است در یک نقطه با هم هماهنگ شوند. تفاوت در ضریب انبساط حرارتی، مقاومت در برابر فشار، میزان تحمل دما و حتی واکنش در برابر ضربه، باعث میشود انتخاب روش اتصال اهمیت ویژهای پیدا کند. اگر این اتصال بهدرستی طراحی و اجرا نشود، مشکلاتی مانند نشتی، افت فشار، خوردگی اتصالات یا آسیب به شبکه در کوتاهمدت و بلندمدت رخ میدهد و هزینههای نگهداری را بهطور جدی افزایش میدهد. به همین دلیل در پروژههای زیرساختی، هیچ بخشی به اندازه نقطه اتصال دو لوله با جنس متفاوت، اهمیت و ریسک عملیاتی ندارد.
لولههای پلیاتیلن به دلیل انعطافپذیری بالا، مقاومت عالی در برابر خوردگی و هزینه مناسب، در بسیاری از پروژههای دفنی و آبرسانی استفاده میشوند. در مقابل، لولههای فلزی با استحکام زیاد و تحمل دمای بالا، همچنان در شبکههای صنعتی و فشارقوی کاربرد دارند. ترکیب این دو سیستم در یک شبکه، زمانی قابل اتکا است که اتصال میان آنها به شکلی اجرا شود که در برابر فشار، دما و تنشهای محیطی پایدار بماند. یک اتصال استاندارد باید مانع نشتی شود، طول عمر بالا داشته باشد و امکان تعمیر ساده را فراهم کند. رعایت این اصول، تضمین میکند که شبکه در سالهای آینده بدون مشکل و با حداقل هزینه نگهداری کار کند.
کاربردهای رایج اتصال لوله پلیاتیلن به لوله فلزی
اتصال لوله پلیاتیلن به لوله فلزی در پروژههای مختلف زیرساختی و صنعتی یک ضرورت رایج است؛ زیرا در بسیاری از شبکهها، بخشی از مسیر نیازمند استحکام و مقاومت فلز و بخش دیگر نیازمند انعطافپذیری و دوام پلیاتیلن است. این ترکیب بهویژه در خطوط آب، گاز، آبیاری و تأسیسات صنعتی دیده میشود و اتصال صحیح میان آنها تضمینکننده عملکرد ایمن و پایدار شبکه خواهد بود. با توجه به تفاوت ماهیتی این دو جنس، اجرای استاندارد این اتصال اهمیت ویژهای دارد و در ادامه، مهمترین کاربردهای آن را مرور میکنیم.
- شبکههای آبرسانی شهری : در خطوطی که لولههای اصلی فلزی هستند و باید انشعابات با لولههای پلیاتیلن تأمین شود، این نوع اتصال نقش حیاتی در جلوگیری از نشتی و حفظ فشار شبکه دارد.
- سیستمهای آبیاری کشاورزی : اتصال پلیاتیلن به فلزی در ورودی و خروجی پمپها، فیلترها و تجهیزات فلزی کاربرد داشته و امکان انتقال آب با فشار مناسب را فراهم میکند.
- سیستمهای فاضلاب و جمعآوری پساب : در نقاطی که لولههای پلیاتیلن باید به تجهیزات فلزی مانند منهولها یا دریچههای فاضلاب متصل شوند، این نوع اتصال پایداری و آببندی شبکه را تضمین میکند.
- صنایع نفت، گاز و خطوط ترکیبی : در بخشهایی از شبکه که نیاز به ترکیب لولههای مقاوم فلزی با مسیرهای سبکتر و انعطافپذیر پلیاتیلن وجود دارد، این اتصال بهترین راهکار است.
- تأسیسات ساختمان و سیستمهای صنعتی : در موتورخانهها، کارخانهها و تأسیسات داخلی، اتصال لوله پلیاتیلن به شیرآلات، تجهیزات فلزی و خطوط فرعی امری ضروری و کاملاً رایج است.
انواع روشهای اتصال لوله پلیاتیلن به لوله فلزی
در پروژههای اجرایی، برای اتصال لوله پلیاتیلن به لوله فلزی از روشهای مختلفی استفاده میشود و انتخاب هر روش به عواملی مانند قطر لوله، فشار اسمی، نوع سیال، شرایط نصب و دسترسی به تجهیزات تخصصی بستگی دارد. اگر این انتخاب بدون توجه به شرایط کاری انجام شود، حتی بهترین متریال هم نمیتواند عملکرد مطمئنی ارائه دهد. به همین دلیل، در کار عملی همیشه ابتدا شرایط پروژه بررسی میشود و سپس نوع اتصال تعیین میگردد تا میان هزینه، سرعت اجرا و ایمنی، تعادل مناسبی برقرار شود. در ادامه، رایجترین روشهای اتصال به صورت جداگانه معرفی و نحوه اجرای آنها به شکل گامبهگام توضیح داده میشود.
1. اتصالات فلنجی
اتصال فلنجی یکی از مطمئنترین و در عین حال انعطافپذیرترین روشها برای اتصال لوله پلیاتیلن به لوله فلزی، بهخصوص در قطرهای متوسط و بزرگ و فشارهای کاری متوسط تا بالا است. از نظر مزایا، این روش امکان باز و بسته شدن، تعویض قطعات، نصب شیرآلات و انجام تعمیرات دورهای را بدون برش لوله فراهم میکند و در برابر فشار، اگر درست طراحی شود، عملکرد قابلاعتمادی دارد. در مقابل، هزینه بالاتر اتصالات فلنجی، نیاز به فضای کافی برای بستن پیچ و مهرهها و لزوم کنترل دورهای سفتی پیچها بهعنوان محدودیتهای این روش مطرح میشوند. در مجموع، زمانی که نیاز به اتصال قابل جداسازی و قابل سرویس وجود دارد، اتصال فلنجی معمولاً اولین گزینهای است که پیشنهاد میشود و در ادامه نحوه اجرای آن را به صورت مرحلهبهمرحله توضیح میدهیم.
- برای اجرای اتصال فلنجی، ابتدا انتهای لوله پلیاتیلن بهصورت کاملاً صاف و عمود بر محور لوله برش داده میشود و فلنج مخصوص پلیاتیلن یا فلنج گردندار مناسب روی آن نصب میگردد.
- سپس روی لوله فلزی نیز فلنج همسایز و هماستاندارد نصب میشود و سطح تماس هر دو فلنج تمیز و عاری از براده، زنگزدگی و آلودگی بررسی میگردد.
- در مرحله بعد، یک واشر آببندی مناسب بین دو فلنج قرار داده میشود، سوراخهای فلنجها روبهروی هم تنظیم شده و پیچ و مهرهها بهصورت ضربدری بسته میشوند تا فشار یکنواخت روی واشر اعمال شود.
- در نهایت، بعد از اعمال گشتاور مناسب و کنترل نهایی، اتصال تحت تست فشار قرار میگیرد تا از عدم نشتی و عملکرد صحیح آن اطمینان حاصل شود.
2. اتصالات مکانیکی
اتصالات مکانیکی برای مواقعی مناسب هستند که سرعت نصب، سادگی اجرا و عدم امکان استفاده از جوشکاری لوله پلی اتیلن در اولویت قرار دارد. این نوع اتصال، بدون نیاز به حرارت یا تجهیزات جوش، تنها با بهرهگیری از قطعات فشاری (کمپرسی) و حلقههای آببند، ارتباط میان لوله پلیاتیلن و لوله فلزی را برقرار میکند. مزیت اصلی این روش، نصب سریع، عدم وابستگی به دستگاههای تخصصی و امکان استفاده در محیطهایی است که جوشکاری خطرناک یا سخت است. در مقابل، تحمل فشار این نوع اتصالات معمولاً از فلنجها کمتر است و برای حفظ ایمنی، نیاز به بازبینی دورهای جهت کنترل شلشدگی احتمالی دارند. با این وجود، در بسیاری از تعمیرات و پروژههای اجرایی، بهخصوص در فضاهای محدود، اتصالات مکانیکی یکی از کاربردیترین گزینهها محسوب میشوند و در ادامه مراحل اجرای آن را مرور میکنیم.
- برای اجرای اتصال مکانیکی، ابتدا لوله پلیاتیلن بهصورت دقیق و عمود بر محور برش داده شده و لبه آن از هرگونه پلیسه و زبری تمیز میشود.
- سپس اجزای اتصال مکانیکی شامل مهره، حلقه فشاری و بدنه اتصال بهترتیب روی لوله قرار میگیرند و لوله تا محل نشیمن داخل اتصال هدایت میشود.
- در گام بعد، لوله فلزی با استفاده از رزوه، فلنج یا یک قطعه تبدیلی مناسب به سوی دیگر اتصال مکانیکی متصل میشود.
- پس از تنظیم موقعیت، مهرهها یا پیچها بهتدریج و بهشکل یکنواخت سفت میشوند تا حلقه فشاری، لوله پلیاتیلن را به بدنه اتصال بفشارد و آببندی کامل ایجاد شود.
- در پایان، با اجرای تست فشار و بررسی عدم نشتی در محل اتصال، صحت عملکرد اتصال مکانیکی تأیید میگردد.
3. اتصالات رزوهای (دندهای)
اتصالات رزوهای بیشتر در قطرهای پایین و خطوطی با فشار کاری کم تا متوسط بهکار میروند و کاربرد آنها را در تأسیسات ساختمانی، انشعابات فرعی، موتورخانهها و خطوط جانبی بهوفور میتوان دید. مزیت این روش، سادگی، هزینه پایین و عدم نیاز به تجهیزات پیچیده است؛ اما در مقابل، حساسیت بسیار بالایی نسبت به کیفیت آببندی دارند و در صورت بیدقتی در استفاده از نوار تفلون یا خمیر لولهکشی، احتمال نشتی در طول زمان وجود خواهد داشت. علاوه بر این، برای قطرهای بزرگ یا فشارهای بالا، استفاده از اتصالات دندهای توصیه نمیشود. با این حال، در بسیاری از پروژههای سبک، زمانی که محدودیت فضا و بودجه مطرح است، اتصال رزوهای انتخابی منطقی به شمار میرود و در ادامه، نحوه اجرای صحیح آن را مرحلهبهمرحله بیان میکنیم.
در اجرای اتصال رزوهای، ابتدا از یک تبدیل یا رابط پلیاتیلن به رزوه (نر یا ماده) استفاده میشود که یک سر آن به لوله پلیاتیلن و سر دیگر آن به لوله یا اتصال فلزی رزوهدار متصل میگردد.
- لوله پلیاتیلن تا محل نشیمن داخل تبدیل قرار گرفته و اتصال پلیاتیلن با روش جوشی یا مکانیکی متناسب با نوع قطعه، محکم میشود.
- سپس روی قسمت رزوه فلزی، نوار تفلون یا خمیر آببندی بهصورت یکنواخت و در جهت مناسب پیچش رزوه پیچیده یا اعمال میگردد.
- در گام بعد، قطعه فلزی رزوهای بهآرامی و بدون اعمال گشتاور ناگهانی بسته میشود تا هم آببندی حفظ شود و هم رزوهها آسیب نبینند.
- در پایان، پس از سفتکردن نهایی و اجرای تست فشار، محل اتصال از نظر نشتی بررسی شده و در صورت لزوم، میزان سفتی یا آببندی اصلاح میشود.
4. اتصالات جوشی سوکتی
اتصالات جوشی سوکتی برای سایزهای کوچک تا متوسط لوله پلیاتیلن مناسب هستند و زمانی انتخاب میشوند که نیاز به آببندی مطمئن، ظاهر یکپارچه و مقاومت بالا در برابر فشار وجود داشته باشد. مزیت اصلی این روش، ایجاد اتصال مستحکم و ماندگار است که در برابر کشش و تغییرات فشار عملکرد خوبی دارد و در صورت اجرای صحیح، احتمال نشتی در آن بسیار کم است. در مقابل، این روش به تجهیزات حرارتی مخصوص و نیروی کار ماهر نیاز دارد و برای قطرهای خیلی بزرگ یا موقعیتهایی که دسترسی محدود است، همیشه گزینه ایدهآل محسوب نمیشود. با این حال، در خطوط فرعی، تأسیسات صنعتی سبک و بخشهایی که کیفیت آببندی در اولویت است، اتصال سوکتی انتخاب مطمئنی است و در ادامه، روند اجرای آن را بهصورت مرحلهبهمرحله توضیح میدهیم.
- برای اجرای اتصال جوشی سوکتی، ابتدا لوله پلیاتیلن و سوکت (که میتواند پلیاتیلنی یا بخشی از یک اتصال ترکیبی فلزی-پلیمری باشد) از نظر تمیزی، قطر و سلامت ظاهری کنترل میشوند.
- سپس با استفاده از دستگاه جوش سوکتی، سطح داخلی سوکت و سطح خارجی انتهای لوله تا دمای مشخص گرم میشود تا ماده به حالت نرم و قابل شکلگیری برسد.
- بعد از رسیدن به دمای مناسب، لوله بدون چرخش و با فشار کنترلشده داخل سوکت قرار داده میشود تا طول همپوشانی لازم تأمین شود.
- در ادامه، قطعه در همان وضعیت تا زمان خنکشدن و تثبیت اتصال نگه داشته میشود و پس از آن، امکان اتصال سوکت به بخش فلزی از طریق فلنج، رزوه یا یک قطعه تبدیلی فراهم میگردد.
- در نهایت، شبکه تحت تست فشار قرار میگیرد تا از کیفیت آببندی و استحکام اتصال سوکتی اطمینان حاصل شود.

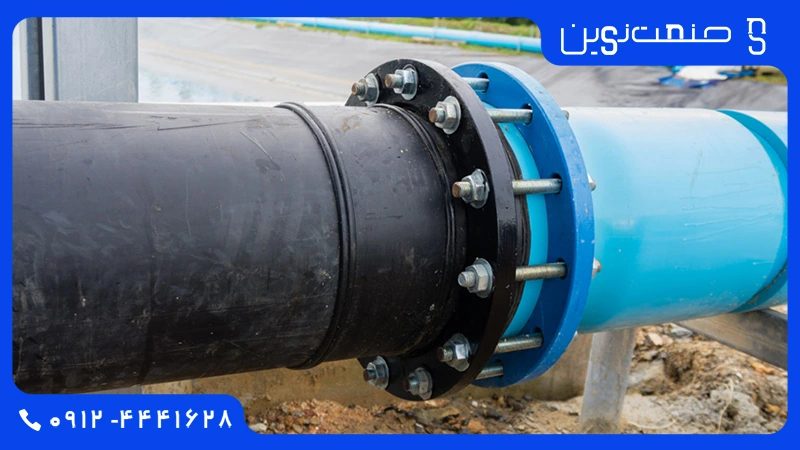

نکات فنی مهم در اتصال لوله پلیاتیلن به لوله فلزی
در اجرای اتصال لوله پلیاتیلن به لوله فلزی، رعایت اصول فنی نقش تعیینکنندهای در جلوگیری از نشتی، شکست اتصال و افزایش طول عمر شبکه دارد. کنترل دقیق قطر لولهها، تمیز بودن کامل سطح تماس، استفاده از گسکت و مواد آببندی استاندارد و انتخاب فشار کاری صحیح، از مواردی هستند که اگر نادیده گرفته شوند، حتی بهترین اتصالات نیز عملکرد مطلوبی نخواهند داشت. همچنین باید اختلاف قابلتوجه ضریب انبساط حرارتی میان پلیاتیلن و فلز را در طراحی و نصب در نظر گرفت تا از ایجاد تنش، تغییر شکل یا بازشدن اتصال جلوگیری شود. در ادامه، مهمترین نکات فنی اتصال را بهصورت تفکیکشده بیان میکنیم.
آمادهسازی سطوح
قبل از شروع هر نوع اتصال، باید سطح تماس لولهها کاملاً تمیز، خشک و عاری از روغن، خاک، رطوبت یا ذرات سایش باشد؛ زیرا کوچکترین آلودگی میتواند مانع آببندی کامل شود. لبههای لوله پلیاتیلن باید صاف و بدون پلیسه باشد تا اتصال بهطور یکنواخت شکل بگیرد. همچنین برش لولهها باید دقیقاً عمود بر محور انجام شود تا از ایجاد فشار نامتوازن یا نشتی در محل اتصال جلوگیری گردد. این مرحله، پایهایترین بخش کار است و کیفیت نهایی اتصال به آن وابسته است.
انتخاب مواد آببندی مناسب
برای جلوگیری از نشتی، انتخاب صحیح مواد آببند ضروری است؛ بهگونهای که با نوع اتصال و نوع سیال سازگار باشد. در اتصالات فلنجی باید از واشرهای لاستیکی مقاوم و استاندارد استفاده شود تا در برابر فشار و مواد شیمیایی عملکرد مطمئنی ارائه دهند. در اتصالات رزوهای، بهکارگیری نوار تفلون یا خمیر آببندی مناسب، شرط اصلی جلوگیری از نشتی طولانیمدت است. انتخاب اشتباه مواد آببندی میتواند عمر اتصال را بهشدت کاهش دهد.
در نظر گرفتن انبساط و انقباض
پلیاتیلن و فلز دارای ضریب انبساط حرارتی متفاوتی هستند، به همین دلیل اگر این اختلاف در طراحی و نصب لحاظ نشود، تنشهای حرارتی میتواند موجب شلشدن پیچها، ترکخوردگی یا نشتی در محل اتصال شود. در سیستمهایی که تغییرات دمایی زیاد است، استفاده از اتصالات انبساطی و پیشبینی فضای مناسب برای حرکت طولی ضروری است. همچنین وجود مهارهای مناسب کمک میکند تا لولهها در اثر انبساط یا انقباض ناگهانی جابهجا نشوند و اتصال پایدار باقی بماند.
تست فشار و نشتی
پس از تکمیل اتصال، انجام تست فشار مرحلهای ضروری است تا عملکرد صحیح تمام اتصالات بررسی شود. معمولاً سیستم با فشاری معادل ۱.۵ برابر فشار کاری تست میشود تا هرگونه ضعف احتمالی شناسایی گردد. در این مرحله باید تمام نقاط اتصال بهدقت از نظر نشتی، تغییر شکل یا شلشدگی کنترل شوند. اگر نشتی مشاهده شود، باید اتصال بازبینی و اصلاح گردد تا شبکه در بهرهبرداری دچار مشکل نشود.
مشکلات رایج در اتصال لوله پلیاتیلن به لوله فلزی
اتصال لوله پلیاتیلن به لوله فلزی، اگر با انتخاب روش اشتباه یا اجرای غیراصولی انجام شود، میتواند منجر به مشکلاتی مانند نشتی، افت فشار، خوردگی بخش فلزی یا تغییر شکل لوله پلیاتیلن در اثر حرارت شود. بسیاری از این مشکلات ناشی از استفاده از اتصالات نامناسب، آببندی ضعیف یا بیتوجهی به اختلاف رفتار حرارتی دو جنس است. رعایت استانداردها، استفاده از اتصالات باکیفیت و اجرای صحیح، مهمترین اقدام برای جلوگیری از این اختلالها است. در ادامه، رایجترین مشکلات این نوع اتصال را بررسی میکنیم.
- نشتی در محل اتصال : بهدلیل آببندی ناقص یا انتخاب اشتباه نوع اتصال بهخصوص در فلنجها و رزوهها.
- خوردگی بخش فلزی : وقتی بخش فلزی بدون پوشش مناسب در معرض رطوبت یا مواد خورنده قرار گیرد.
- تغییر شکل یا نرمشدن پلیاتیلن در برابر گرما : در نتیجه استفاده از تجهیزات حرارتی نامناسب یا اعمال حرارت بیش از حد هنگام جوشکاری.
- استفاده از اتصالات نامناسب یا غیراستاندارد که باعث کاهش تحمل فشار، نشتی زودهنگام یا کاهش طول عمر شبکه میشود.
سخن پایانی
اتصال لوله پلیاتیلن به لوله فلزی یک فرآیند حساس است که انتخاب صحیح روش اجرا، توجه به فشار کاری، کیفیت اتصالات و رعایت اصول نصب در آن اهمیت اساسی دارد. درک رفتار متفاوت دو جنس در برابر فشار و تغییرات دما، از بروز مشکلاتی مانند نشتی، خوردگی بخش فلزی و شکست اتصال جلوگیری میکند و طول عمر شبکه را افزایش میدهد. استفاده از اتصالات استاندارد و اجرای دقیق مراحل آنها، باعث ایجاد یک اتصال ایمن و پایدار میشود. همچنین بررسی دقیق نکات فنی مانند آببندی، آمادهسازی سطوح و تست فشار، تضمینکننده عملکرد بدون مشکل در بهرهبرداری است. در نهایت، با انتخاب روش مناسب و اجرای اصولی، میتوان شبکهای مطمئن و بادوام ایجاد کرد که در برابر شرایط کاری سخت نیز پایدار باقی بماند.
