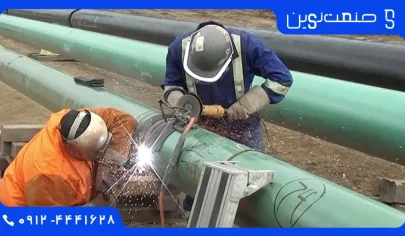

انواع جوشکاری لوله مانیسمان و آموزش کامل فرآیند جوشکاری مانیسمان

جوشکاری لوله مانیسمان یکی از روش‌های تخصصی برای اتصال لوله‌های بدون درز است که در صنایع مختلف کاربرد فراوانی دارد. این نوع لوله‌ها به دلیل مقاومت بالا و کیفیت عالی‌شان در پروژه‌های حساس مانند نفت، گاز و پتروشیمی استفاده می‌شوند. در ادامه، به بررسی روش‌ها و نکات مهم جوشکاری لوله مانیسمان خواهیم پرداخت تا اطلاعات لازم برای اجرای صحیح این فرآیند را به‌دست آورید.

بیشتر بخوانید : لوله مانیسمان چیست؟

انواع جوشکاری لوله مانیسمان

برای اتصال لوله‌های مانیسمان بسته به کاربرد، شرایط محیطی، ضخامت و نوع سیال درون لوله، از روش‌های مختلف جوشکاری استفاده می‌شود. هر کدام از این روش‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. در ادامه با رایج‌ترین روش‌های جوشکاری لوله مانیسمان و کاربردهای هر یک آشنا می‌شوید:

جوشکاری لوله مانیسمان با قوس الکتریکی

این روش یکی از متداول‌ترین روش‌های جوشکاری است که در آن از حرارت ایجادشده توسط قوس الکتریکی بین الکترود و سطح لوله برای ذوب کردن فلز استفاده می‌شود. این تکنیک بیشتر برای لوله‌هایی با ضخامت بالا مناسب است و در پروژه‌های صنعتی بزرگ مثل خطوط لوله نفت و گاز کاربرد دارد. جوشکاری قوس الکتریکی نیاز به مهارت بالایی دارد و کیفیت جوش آن بسیار بالا و مقاوم است.

جوشکاری لوله مانیسمان با گاز بی‌اثر تنگستن (TIG)

در این روش، از یک الکترود تنگستنی و گاز محافظ (مانند آرگون) برای جوش دادن استفاده می‌شود. مزیت اصلی جوش TIG کیفیت بالای اتصال، ظرافت و تمیزی جوش است. به همین دلیل، این روش معمولاً برای پروژه‌هایی استفاده می‌شود که ظرافت و دقت جوش بسیار مهم است، مثل صنایع غذایی، دارویی و تأسیسات حساساین روش جوشکاری لوله مانیسمان نیاز به مهارت زیاد و دستگاه مخصوص دارد.

جوشکاری لوله مانیسمان با شعله اکسی استیلن

در این روش، شعله‌ای از ترکیب گاز اکسیژن و استیلن ایجاد می‌شود که دمای بسیار بالایی تولید کرده و فلز را ذوب می‌کند. این روش بیشتر در مواقعی کاربرد دارد که دسترسی به تجهیزات برقی ممکن نیست یا در تعمیرات لوله‌ها در محل‌های دورافتاده مورد استفاده قرار می‌گیرد. اگرچه امروزه  این روش جوشکاری لوله مانیسمان، کمتر استفاده می‌شود، اما هنوز هم در برخی پروژه‌ها کاربرد دارد.

جوشکاری لوله مانیسمان به روش جوش لب به لب (Butt Welding)

این روش برای اتصال مستقیم دو سر لوله به یکدیگر بدون استفاده از اتصال‌دهنده اضافی است. در این تکنیک، دو لوله با دمای بالا در محل اتصال ذوب شده و به هم فشرده می‌شوند تا یک اتصال یکنواخت و محکم ایجاد شود. این روش بیشتر در لوله‌کشی‌هایی استفاده می‌شود که نیاز به عبور جریان یکنواخت سیالات دارند و نباید مانعی در مسیر آن ایجاد شود.

جوشکاری با قوس فلزی محافظ  (MIG/MAG)

در این روش نیز از قوس الکتریکی استفاده می‌شود، با این تفاوت که یک سیم جوش فلزی همراه با گاز محافظ (مانند CO2 یا آرگون) به محل جوش وارد می‌شود. جوشکاری MIG/MAG سرعت بالاتری نسبت به TIG دارد و بیشتر در پروژه‌هایی با حجم کاری زیاد استفاده می‌شود. کنترل بهتر روی قوس و اتصالات باعث شده این روش برای ساختارهای فولادی و پروژه‌های متوسط تا سنگین مناسب باشد.

جوشکاری لوله مانیسمان با بوشن

در این روش به‌جای جوش مستقیم، از قطعه‌ای به‌نام «بوشن» برای اتصال دو لوله به یکدیگر استفاده می‌شود. بوشن مانند یک رابط عمل می‌کند و معمولاً در سیستم‌های لوله‌کشی آب و تأسیسات سبک‌تر کاربرد دارد. این روش ساده‌تر و سریع‌تر است و برای مواقعی که امکان جوشکاری تخصصی نیست یا تعمیرات سریع نیاز است، انتخاب خوبی به شمار می‌آید.

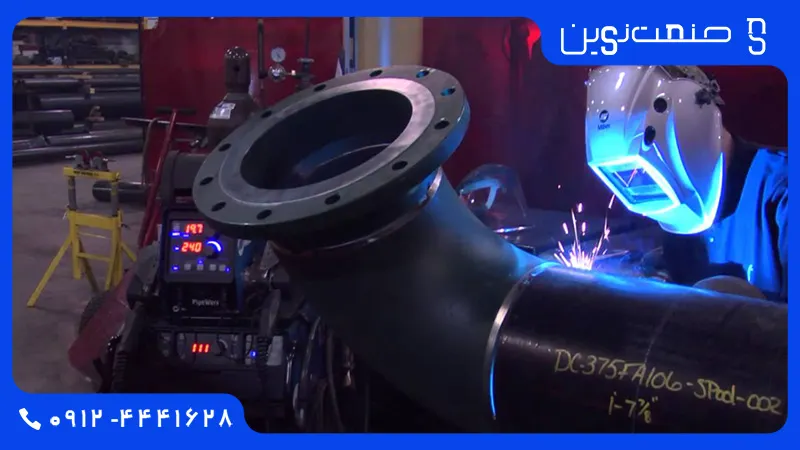

تجهیزات مورد نیاز برای جوشکاری لوله مانیسمان

برای اجرای دقیق، ایمن و باکیفیت جوشکاری روی لوله‌های مانیسمان، به مجموعه‌ای از تجهیزات و ابزارهای تخصصی نیاز است. انتخاب درست این تجهیزات، نقش مهمی در کیفیت نهایی جوش، دوام اتصال و کاهش خطرات حین کار دارد. در ادامه مهم‌ترین ابزارها و تجهیزات مورد نیاز را معرفی می‌کنیم:

دستگاه جوش (مناسب با روش جوشکاری)

نوع دستگاه جوش باید متناسب با روش انتخاب‌شده برای جوشکاری لوله باشد. مثلاً برای جوش قوس الکتریکی از دستگاه ترانس یا اینورتر، برای TIG دستگاه جوش تنگستن آرگون، و برای MIG/MAG از دستگاه جوش نیمه‌اتوماتیک استفاده می‌شود. دستگاه باید قدرت کافی برای ذوب مناسب سطح لوله را داشته باشد.

الکترود یا سیم جوش

بسته به روش جوشکاری، یا از الکترود پوشش‌دار استفاده می‌شود (در جوش قوس الکتریکی)، یا از سیم جوش (در (MIG/MAG در جوش TIG نیز از الکترود تنگستنی غیرمصرفی استفاده می‌شود. انتخاب نوع و جنس الکترود باید با جنس لوله مانیسمان هماهنگ باشد.

گاز محافظ

در روش‌هایی مثل TIG و MIG، گازهایی مانند آرگون یا مخلوط آرگون-CO2 برای محافظت از حوضچه مذاب در برابر آلودگی هوا استفاده می‌شود. کیفیت و فشار مناسب گاز محافظ نقش مهمی در تمیزی و استحکام جوش دارد.

گیره و فیکسچر

برای نگه‌داشتن دقیق لوله‌ها در محل اتصال و جلوگیری از حرکت آن‌ها در زمان جوشکاری، از گیره‌های مخصوص یا فیکسچرهای قابل تنظیم استفاده می‌شود. این ابزارها به ثابت ماندن موقعیت لوله کمک کرده و باعث می‌شوند اتصال دقیق‌تر و تمیزتری داشته باشیم.

ابزار برش لوله

قبل از جوشکاری، نیاز است که لوله‌ها به اندازه مناسب برش داده شوند. برای این کار از ابزارهایی مانند فرز دستی، برش لوله‌بر یا اره مخصوص استفاده می‌شود. سطح برش باید صاف و بدون پَرز باشد تا جوش تمیزتری حاصل شود.

دستگاه سنگ‌زنی یا فرز

برای آماده‌سازی سطح لوله و برداشتن زنگ‌زدگی، رنگ یا چربی پیش از جوشکاری، از دستگاه فرز یا سنگ‌زنی استفاده می‌شود. این کار کمک می‌کند تا سطح تماس کاملاً تمیز و آماده اتصال باشد.

تجهیزات ایمنی

استفاده از وسایل ایمنی مانند ماسک جوشکاری (با فیلتر مناسب)، دستکش نسوز، لباس کار مقاوم در برابر حرارت، کفش ایمنی و عینک محافظ کاملاً ضروری است. ایمنی در کار جوشکاری نباید نادیده گرفته شود، چرا که با حرارت بالا، نور UV و خطرات برقی همراه است.

برس سیمی و سوهان

پس از اتمام جوش، برای تمیز کردن محل اتصال و حذف پسماندهای جوش، از برس سیمی یا سوهان استفاده می‌شود. این کار علاوه‌بر زیبایی، به بررسی بهتر کیفیت جوش هم کمک می‌کند.

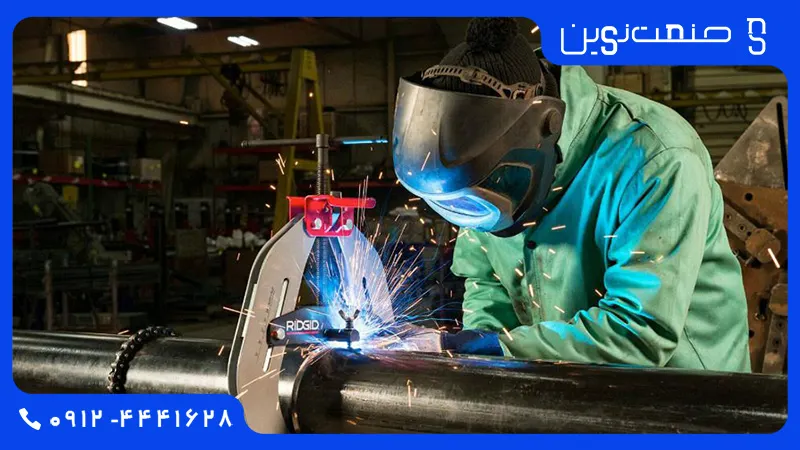

نکات مهم قبل از جوشکاری لوله مانیسمان

قبل از شروع فرآیند جوشکاری لوله‌های مانیسمان، توجه به چند نکته کلیدی ضروری است. این نکات باعث می‌شوند که عملیات جوشکاری با کیفیت بالا، بدون خطر و با طول عمر مناسب انجام شود. در ادامه، به مهم‌ترین مواردی که باید قبل از جوشکاری بررسی و رعایت شوند اشاره می‌کنیم:

بررسی دقیق جنس و نوع لوله:

اولین قدم، اطمینان از جنس لوله است. لوله‌های مانیسمان معمولاً از فولاد بدون درز ساخته شده‌اند و مقاومت حرارتی و فشاری بالایی دارند. بنابراین، انتخاب روش و مواد جوشکاری باید دقیقاً با نوع فولاد همخوانی داشته باشد. استفاده از الکترود یا گاز نامناسب می‌تواند باعث تضعیف اتصال شود.

تمیزکاری محل اتصال:

سطحی که قرار است جوش داده شود باید کاملاً تمیز باشد. وجود چربی، زنگ‌زدگی، رنگ یا گرد و غبار می‌تواند کیفیت جوش را به شدت پایین بیاورد. حتماً با استفاده از فرز، برس سیمی یا مواد شوینده صنعتی، سطح لوله را تمیز کنید تا جوش به‌درستی شکل بگیرد.

بررسی ضخامت و ابعاد لوله:

ضخامت دیواره لوله و قطر آن تأثیر مستقیم بر انتخاب روش جوشکاری، شدت جریان و نوع الکترود دارد. لوله‌هایی با ضخامت بیشتر، نیازمند آمپر بالاتر و آمادگی بیشتر در اجرای جوش هستند. این موارد باید پیش از شروع کار دقیق اندازه‌گیری شوند.

چیدمان و فیکس کردن دقیق لوله‌ها:

لوله‌ها باید با دقت در محل خود قرار گرفته و محکم شوند تا هنگام جوشکاری جابه‌جا نشوند. استفاده از گیره و فیکسچرهای مناسب، هم تراز بودن اتصال و جلوگیری از فاصله یا کجی را تضمین می‌کند. این موضوع به خصوص در خطوط لوله‌کشی صنعتی اهمیت بالایی دارد

بررسی ترک‌ها یا آسیب‌های سطحی:

پیش از جوشکاری، باید کل سطح لوله از نظر وجود ترک‌های مویی، بریدگی یا ضرب‌دیدگی بررسی شود. هرگونه آسیب سطحی می‌تواند باعث نقص در جوش و نشت در آینده شود. اگر آسیبی وجود داشت، باید بخش آسیب‌دیده اصلاح یا تعویض شود.

تعیین صحیح نوع جوش و روش اجرایی:

بسته به محل استفاده از لوله (مثلاً انتقال گاز، سیال داغ یا مواد شیمیایی)، نوع جوش متفاوت خواهد بود. برای لوله‌هایی که در معرض فشار زیاد قرار دارند، معمولاً از روش‌های دقیق‌تری مانند TIG یا جوش لب به لب استفاده می‌شود. پس حتماً قبل از شروع، روش مناسب انتخاب شود.

تست اولیه روی نمونه:

پیش از شروع جوشکاری نهایی، بهتر است یک تست روی یک قطعه‌ی مشابه انجام شود. این کار کمک می‌کند تا نوع جوش، تنظیمات دستگاه و هماهنگی بین ابزارها بررسی شود و از بروز مشکلات حین کار جلوگیری شود.

رعایت کامل ایمنی:

پیش از شروع جوشکاری، همه تجهیزات ایمنی مانند ماسک جوشکاری، لباس نسوز، دستکش، کلاه و عینک محافظ باید آماده باشد. جوشکاری روی لوله‌ها به دلیل شکل گرد و فضای محدود، خطراتی مانند پاشش جرقه یا استنشاق دود دارد، بنابراین آمادگی کامل ضروری است.

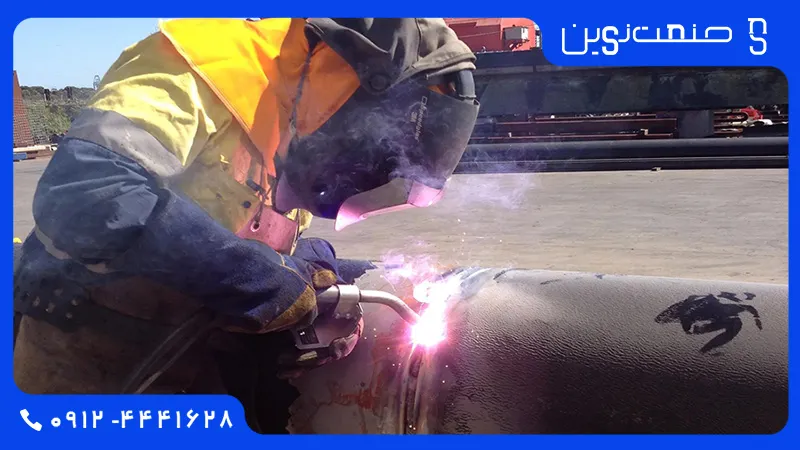

فرآیند جوشکاری لوله مانیسمان

جوشکاری لوله مانیسمان، به‌دلیل کاربرد در صنایع حساس مانند نفت، گاز، پتروشیمی و تأسیسات، نیازمند دقت بالا و رعایت کامل اصول فنی است. برای دستیابی به یک اتصال مطمئن، فرآیند جوشکاری باید مرحله به مرحله، دقیق و استاندارد اجرا شود. در ادامه مراحل اصلی این فرآیند آورده شده است:

1. آماده‌سازی لوله‌ها

در این مرحله، ابتدا دو سر لوله‌ که قرار است به هم متصل شوند، به‌طور دقیق با اره یا دستگاه برش مخصوص بریده می‌شوند. سپس سطح برش خورده با سنگ یا فرز تمیز شده و هرگونه زنگ‌زدگی، چربی، رنگ یا آلودگی پاک می‌شود. این کار باعث می‌شود جوش بهتر به فلز بچسبد و از بروز عیوب جوش جلوگیری شود.

2. تنظیم موقعیت و فیکس کردن لوله‌ها

دو لوله باید به‌درستی هم‌راستا شده و با استفاده از گیره یا فیکسچر، در جای خود ثابت نگه داشته شوند. اگر لوله‌ها کاملاً تراز نباشند یا فاصله زیادی بین آن‌ها باشد، کیفیت جوش پایین آمده و احتمال نشت یا شکست در آینده وجود دارد. در این مرحله، معمولاً از فاصله‌گذار یا نقطه جوش اولیه برای حفظ ثبات استفاده می‌شود.

3. انتخاب روش جوشکاری مناسب

با توجه به جنس لوله، ضخامت دیواره، موقعیت قرارگیری لوله و شرایط کاری، روش جوشکاری انتخاب می‌شود. برای لوله‌های مانیسمان معمولاً روش‌هایی مانند جوش قوس الکتریکی  (SMAW)، گاز محافظ  (TIG/MIG) یا جوش لب به لب استفاده می‌شود. این انتخاب تأثیر زیادی بر کیفیت نهایی جوش دارد.

4.  تنظیم دستگاه جوش و انتخاب الکترود مناسب

پس از انتخاب روش جوش، دستگاه جوش تنظیم می‌شود. پارامترهایی مثل شدت جریان (آمپر)، نوع و ضخامت الکترود، سرعت پیشروی و زاویه تورچ باید مطابق با نوع لوله و روش کار باشد. در این مرحله، اپراتور باتجربه تنظیمات را براساس شرایط واقعی محیط انجام می‌دهد.

5. اجرای جوش اصلی

در این مرحله، جوشکاری از پایین‌ترین نقطه اتصال دو لوله شروع می‌شود و به‌صورت دایره‌ای یا نیم‌دایره‌ای انجام می‌گیرد. اگر دیواره‌ی لوله ضخیم باشد، جوش در چند مرحله انجام می‌شود: ابتدا جوش اولیه برای چسباندن لوله‌ها، سپس جوش‌های تکمیلی برای پر کردن فضای بین آن‌ها، و در نهایت یک لایه‌ی نهایی برای محکم‌کاری و ظاهر تمیز اتصال زده می‌شود.

6. خنک‌کاری و تمیزکاری

پس از پایان جوش، ناحیه جوش باید به‌آرامی و به‌صورت طبیعی خنک شود تا از بروز ترک و تنش جلوگیری گردد. سپس سطح جوش با برس سیمی یا ابزار مخصوص تمیز می‌شود تا پسماندهای ناشی از جوشکاری مانند سرباره و جرقه پاک شوند.

7. بررسی کیفیت جوش (تست و بازرسی)

مرحله پایانی، بررسی و تست جوش است. بسته به اهمیت پروژه، ممکن است از روش‌هایی مانند تست چشمی (Visual Test)، تست مایع نافذ، تست التراسونیک (UT) یا تست رادیوگرافی (RT) استفاده شود. این مرحله، تضمین می‌کند که اتصال بدون نقص، مقاوم و ایمن است.

بررسی ضخامت لوله مانیسمان در جوشکاری

ضخامت لوله مانیسمان یکی از عوامل بسیار مهم در جوشکاری است، چون مستقیماً روی نوع جوش، تنظیمات دستگاه، و تعداد لایه‌های جوش تأثیر می‌گذارد. اگر لوله نازک باشد، باید با دقت بیشتری جوشکاری شود تا سوراخ یا تاب برندارد. ولی وقتی لوله ضخیم است، معمولاً نیاز به چند مرحله جوشکاری داریم؛ مثل جوش اولیه، پرکننده و لایه نهایی. همچنین، برای لوله‌های ضخیم‌تر باید حرارت و جریان بیشتری هم تنظیم شود. بنابراین، شناخت دقیق ضخامت لوله باعث می‌شود نتیجه نهایی هم از نظر دوام، هم از نظر ایمنی، بهتر باشد.

موقعیت لوله‌ مانیسمان در هنگام جوشکاری

موقعیت قرارگیری لوله مانیسمان هنگام جوشکاری تأثیر زیادی روی کیفیت نهایی جوش دارد. لوله باید کاملاً ثابت و بدون لرزش باشد تا اتصال یکنواخت و دقیق ایجاد شود. معمولاً بهتر است لوله در حالت افقی یا با زاویه مناسب نسبت به جوشکار قرار بگیرد تا کنترل حرارت و حرکت الکترود راحت‌تر باشد. استفاده از گیره یا نگهدارنده برای جلوگیری از جابجایی حین کار هم ضروری است. شناخت و تنظیم صحیح موقعیت لوله، هم از خطای انسانی کم می‌کند و هم از عیوبی مثل نفوذ ناقص یا تاب‌برداشتن لوله جلوگیری خواهد کرد.

کدام روش جوشکاری برای من مناسب است؟

انتخاب روش مناسب جوشکاری لوله مانیسمان بستگی به چند عامل مهم دارد:

ضخامت لوله، نوع کاربرد، محل اجرا و مهارت فرد جوشکار.

اگر قرار است لوله‌ها در سیستم‌های صنعتی با فشار بالا استفاده شوند، روش‌هایی مثل جوشکاری قوس الکتریکی یا جوش لب به لب گزینه‌های مناسب‌تری هستند، چون اتصالات قوی‌تری ایجاد می‌کنند.

برای پروژه‌های دقیق‌تر یا لوله‌های نازک‌تر، جوشکاری با گاز بی‌اثر تنگستن (TIG) انتخاب خوبی است، چون کنترل بهتری روی جوش دارد و کیفیت نهایی بالاست. در مقابل، اگر به دنبال روش ساده‌تر برای اتصالات کم‌فشار هستید، جوشکاری با بوشن یا جوشکاری با شعله اکسی‌استیلن هم می‌تواند کافی باشد.

در نهایت، مهم این است که قبل از انتخاب روش، شرایط کاری خود را در نظر بگیرید. اگر مطمئن نیستید، مشورت با یک متخصص جوشکاری یا کارشناس تأسیسات می‌تواند به انتخاب درست کمک کند.

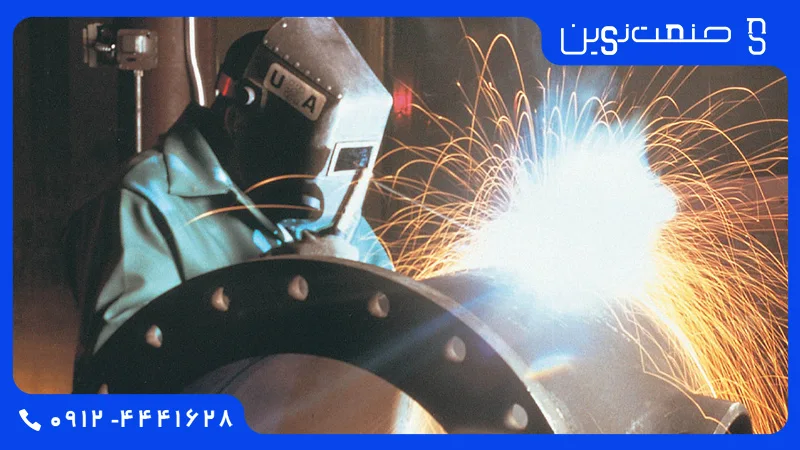

نکات مهم در حین و بعد از جوشکاری لوله مانیسمان

رعایت نکات ایمنی و فنی حین و بعد از جوشکاری لوله مانیسمان نقش مهمی در کیفیت نهایی کار و دوام اتصال دارد. توجه به جزئیات، نه‌تنها از بروز نقص فنی جلوگیری می‌کند، بلکه ایمنی مجموعه را هم تضمین می‌نماید. در ادامه، به مهم‌ترین نکات اشاره می‌کنیم:

• حتماً از تجهیزات ایمنی مانند دستکش، عینک و ماسک استفاده شود.
• در زمان جوشکاری، محل اتصال کاملاً تمیز و عاری از گردوغبار و چربی باشد.
• تنظیم صحیح شدت جریان و ولتاژ دستگاه جوش متناسب با ضخامت لوله انجام شود.
• از تثبیت کامل لوله‌ها قبل از شروع جوشکاری اطمینان حاصل شود.
• اتصال به صورت یکنواخت و با سرعت مناسب انجام گیرد تا از ایجاد حفره یا ترک جلوگیری شود.
• در صورت نیاز به چند مرحله جوش، حتماً اجازه دهید هر مرحله به خوبی خنک شود.
• پس از اتمام کار، ناحیه جوشکاری به دقت بررسی شود تا نقص یا شکستگی وجود نداشته باشد.
• لوله پس از سرد شدن باید تست فشار یا نشتی انجام شود.
• باقی‌مانده‌های جوش یا براده‌ها از سطح پاک‌سازی شوند.
• در صورت مشاهده کوچک‌ترین نقص، ترمیم قبل از بهره‌برداری انجام گیرد.

سخن پایانی

در این مطلب تلاش کردیم تا تمام جوانب مهم و کاربردی جوشکاری لوله مانیسمان را به زبان ساده و دقیق بررسی کنیم. از معرفی انواع روش‌های جوشکاری گرفته تا تجهیزات مورد نیاز، مراحل اجرا، نکات ایمنی و نحوه انتخاب بهترین روش متناسب با شرایط پروژه، همگی به‌گونه‌ای بیان شدند تا در تصمیم‌گیری و اجرای درست جوشکاری به شما کمک کنند.
